Sahanın elektriğini dağıtan şantiye panoları.
Şantiyede bir pano yağmura, toza, darbeye ve sürekli yer değiştirmeye aynı anda dayanmak zorundadır. Priz çıkışları kaçak akım korumasının arkasında durur, kapak kilitli kalır, gövde ayakları üzerinde yerden yükselir.
Sekiz başlıkta şantiye panosu.
Şantiye panosunu diğer panolardan ayıran şey içindeki malzeme değil, çalıştığı ortamdır. Aşağıdaki başlıklar panoyu o ortama göre kurar.

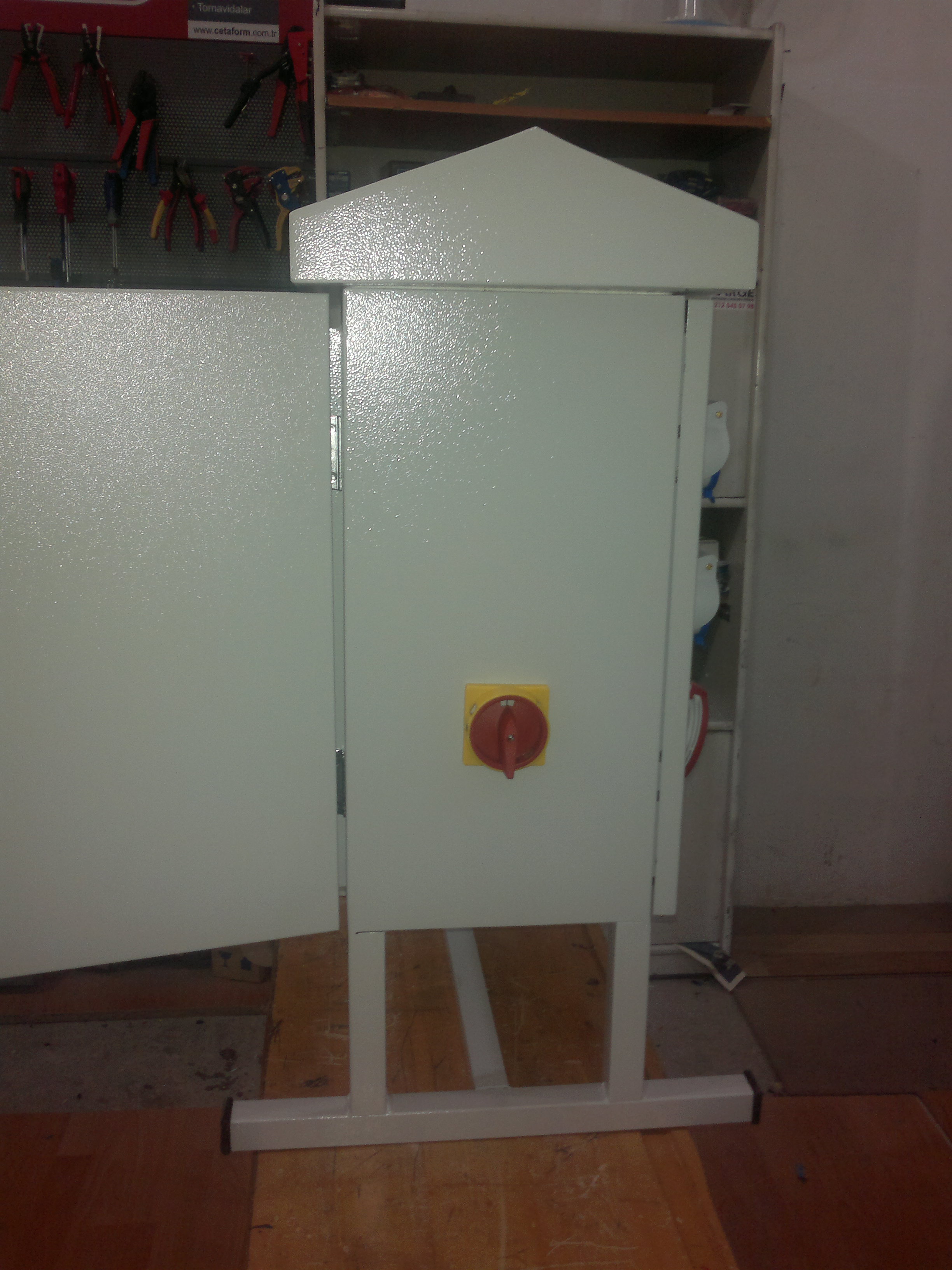

Giriş ve ana ayırıcı
Sahaya gelen enerji panonun girişinde toplanır. Girişte ana ayırıcı ya da şalter durur; bütün çıkışlar tek hareketle kesilebilir.
Kaçak akım koruması
Şantiyede en büyük risk elektrik çarpmasıdır: zemin ıslak, kablolar yerde, el aletleri sürekli taşınır. Priz çıkışları bu yüzden kaçak akım korumasının arkasından beslenir.

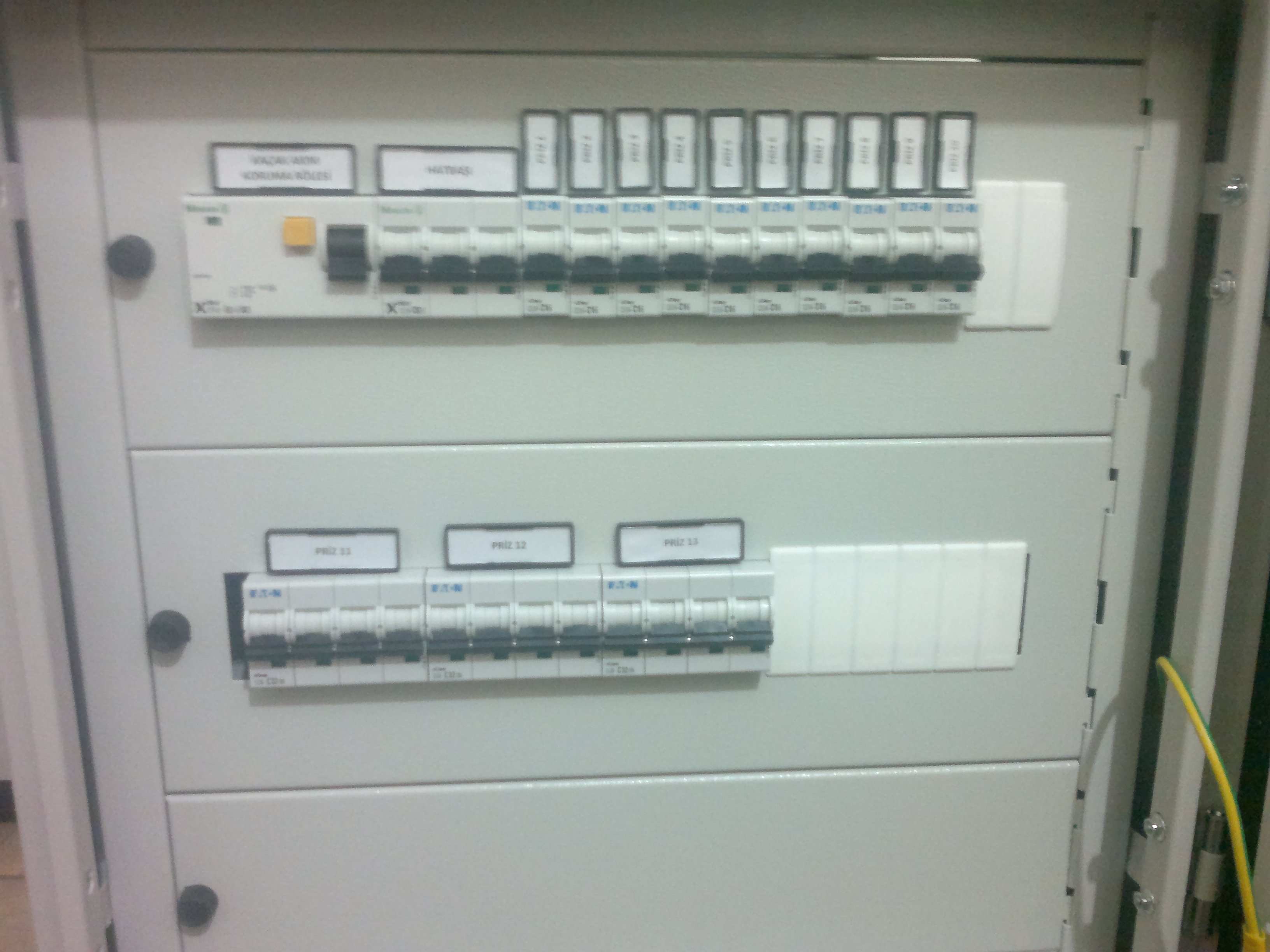

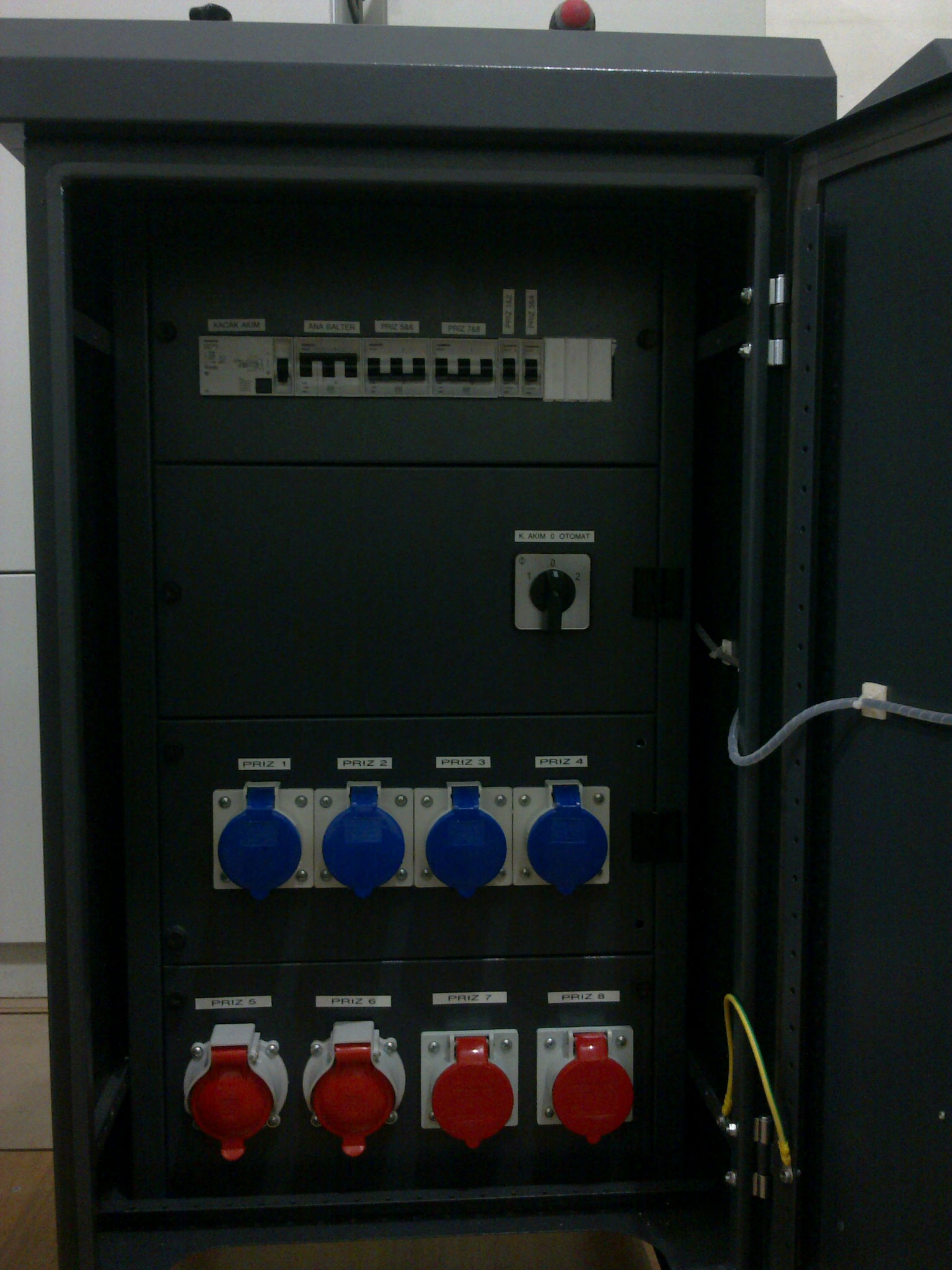

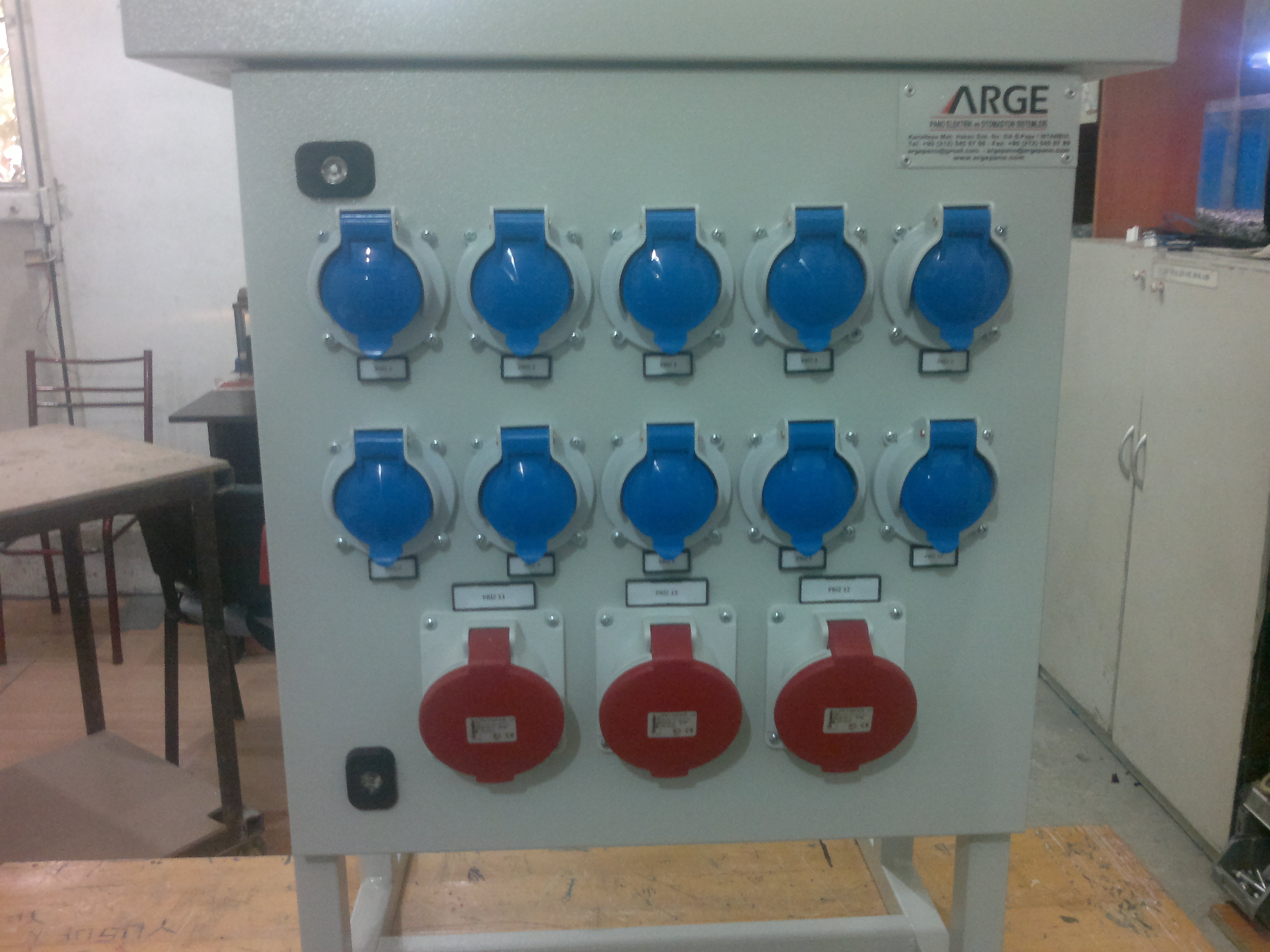

Priz çıkışları ve hat koruması

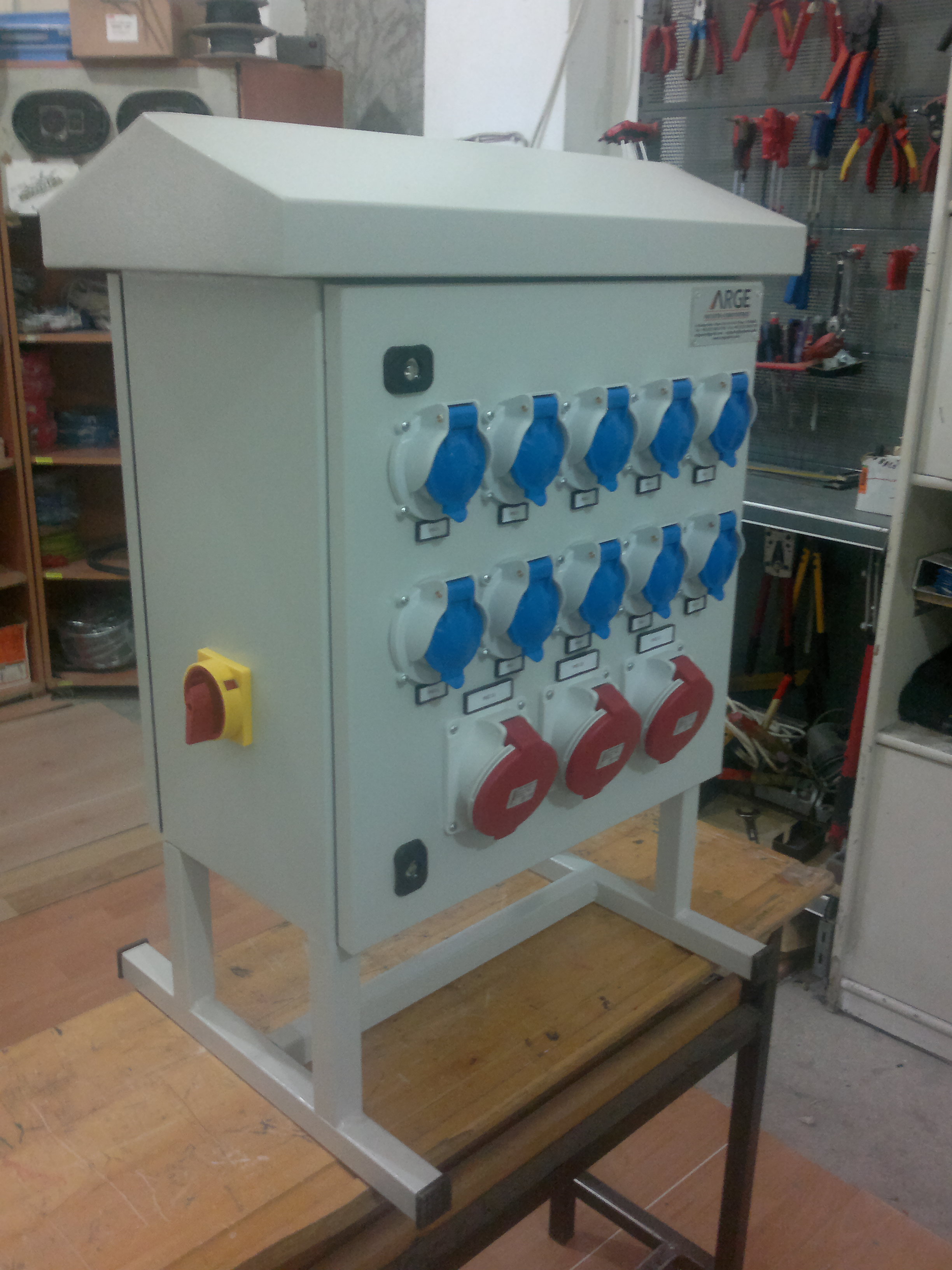

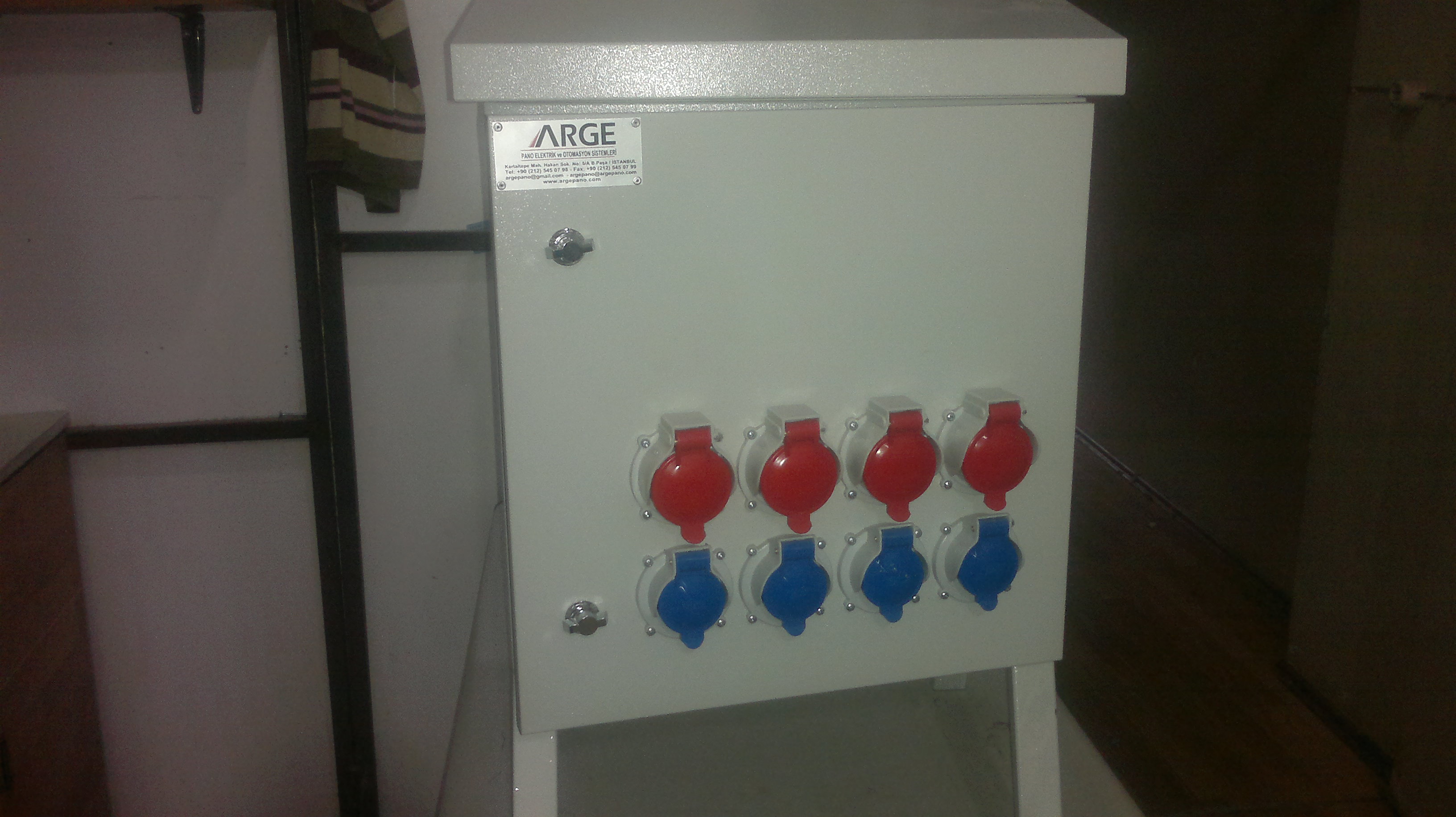

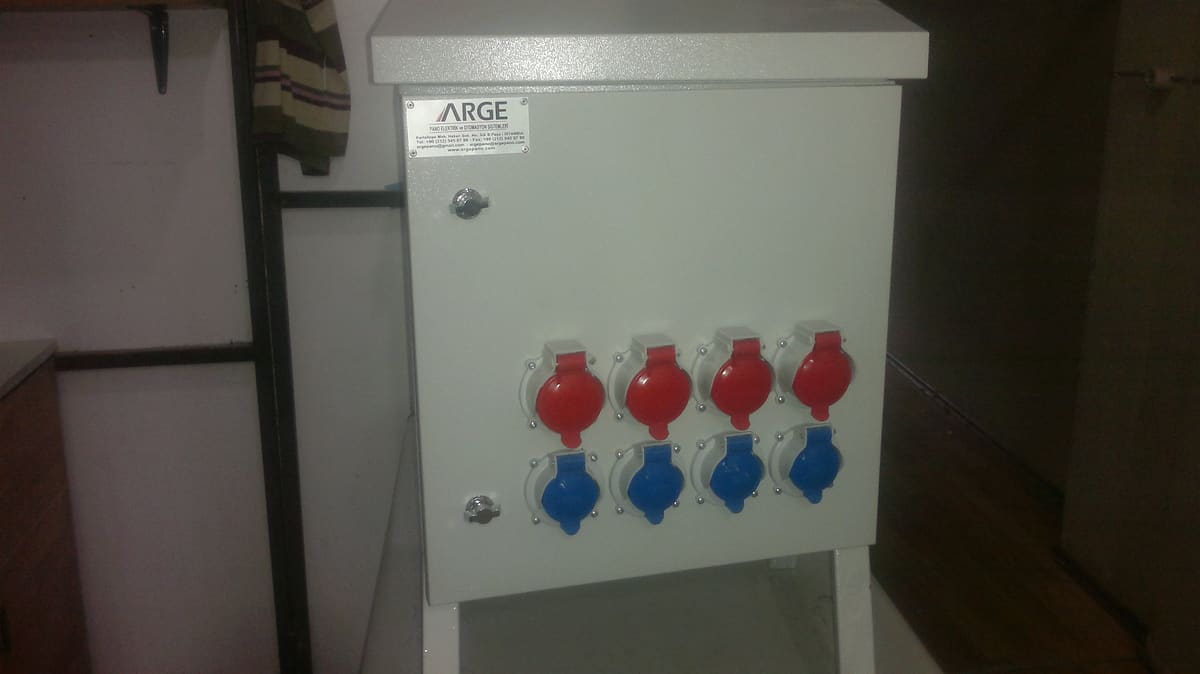

Monofaze ve trifaze priz çıkışları panonun önyüzünde toplanır. Her prizin arkasında kendi otomatik sigortası durur; bir çıkıştaki arıza diğer prizleri kesmez.

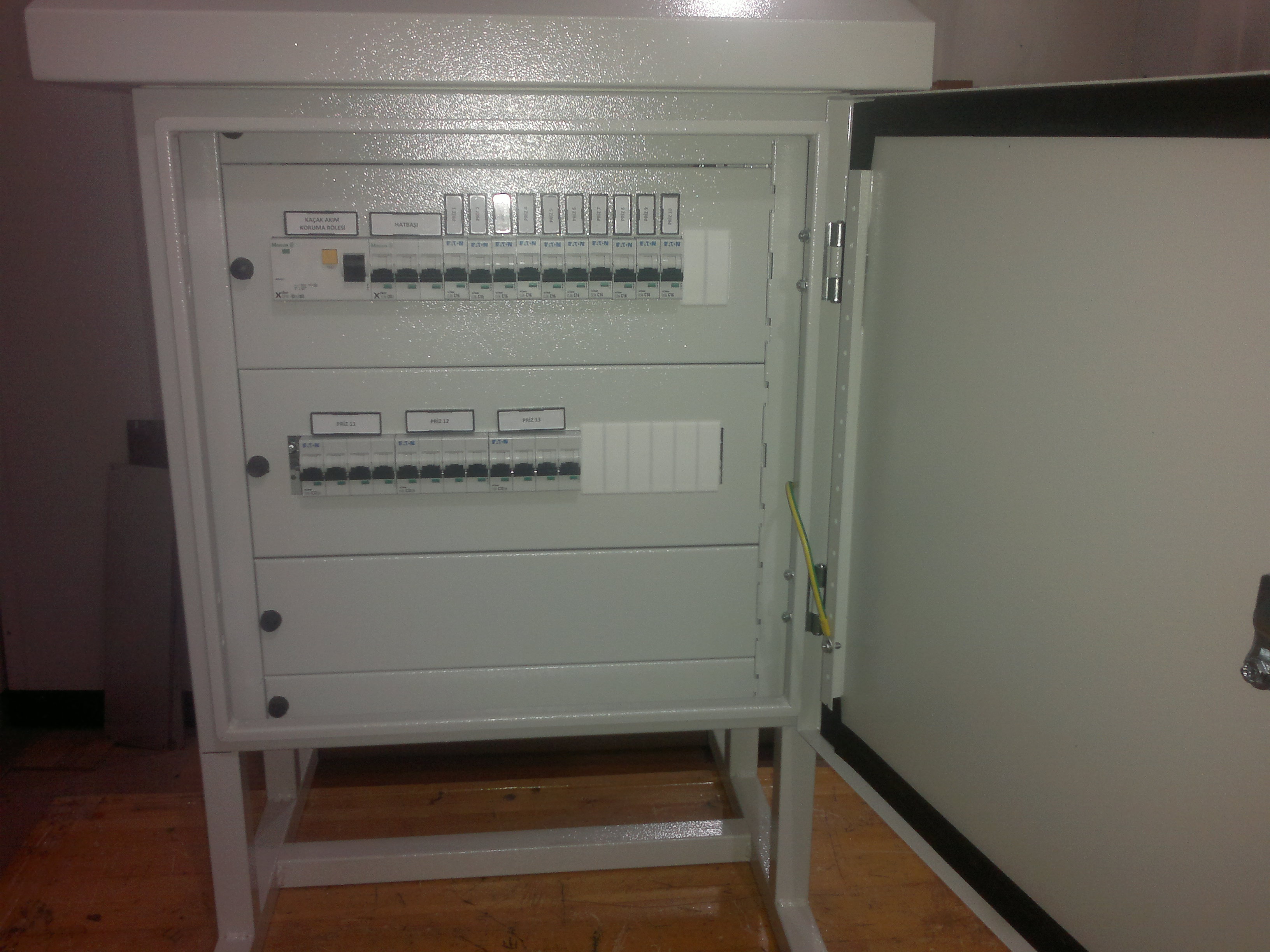

Kilitli kapak ve iç bölme

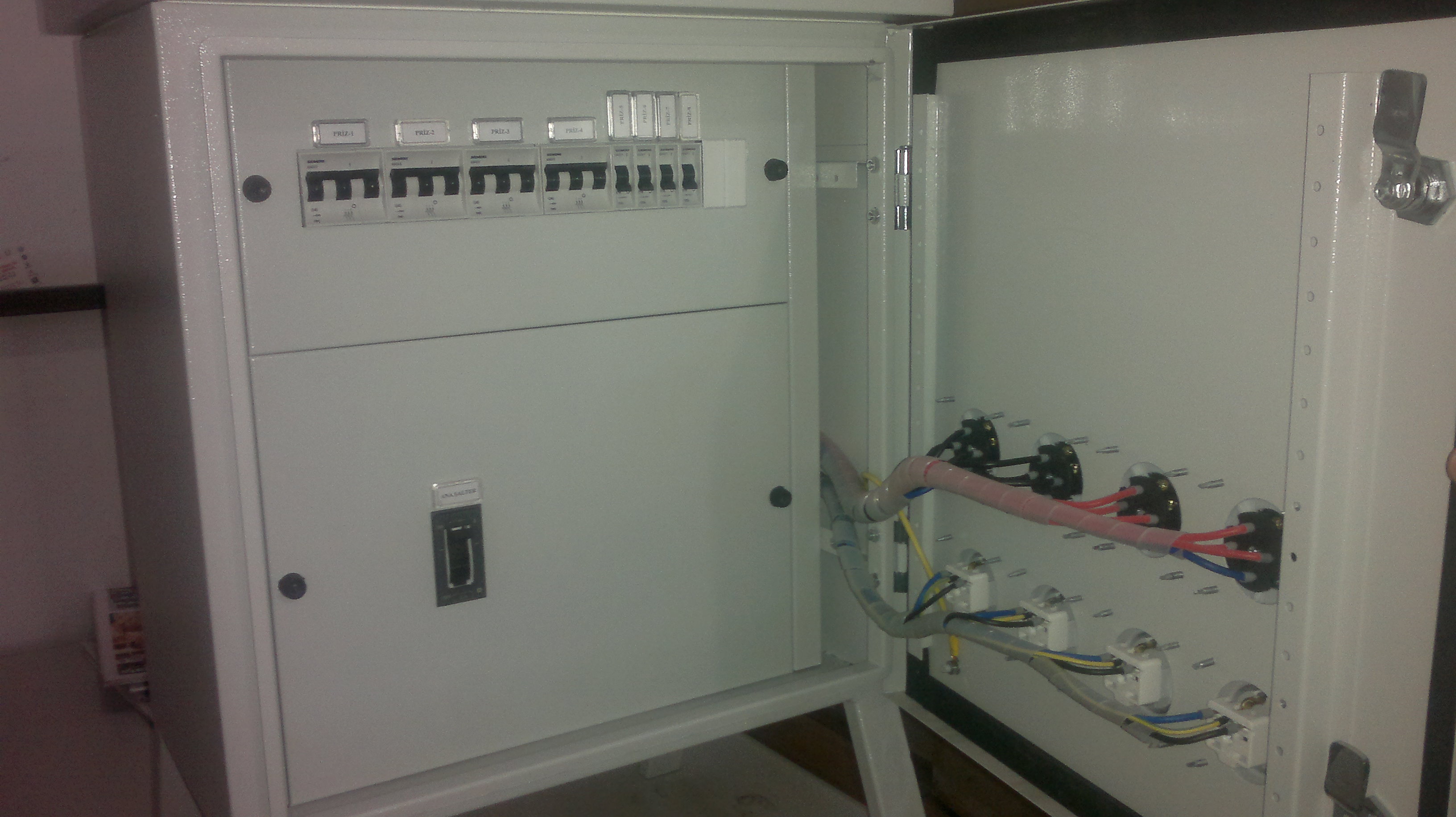

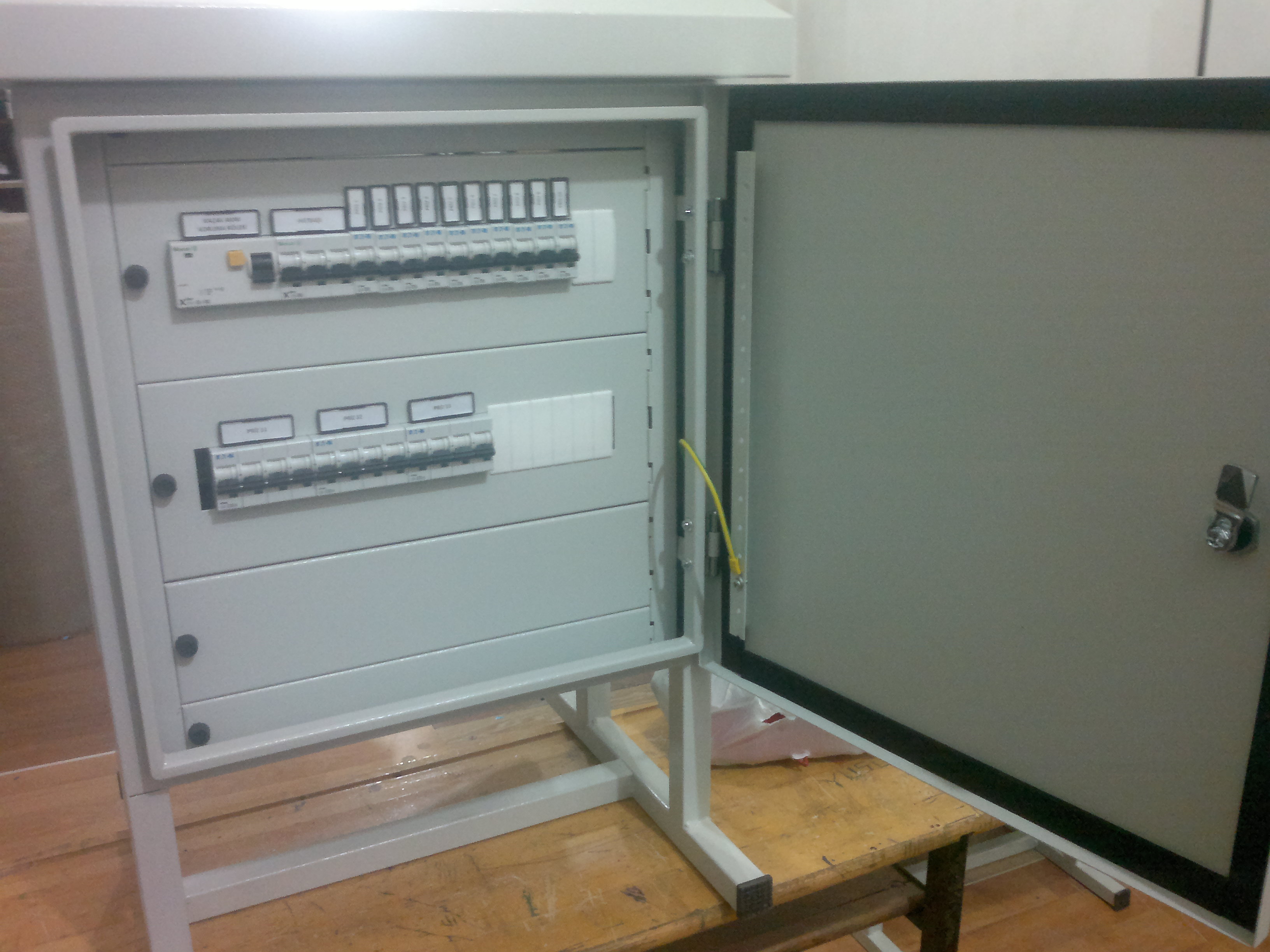

Şalt malzemesi kilitli kapağın ardında kalır, saha yalnız prizlere erişir. Kapak açılmadan pano kullanılabilir; içeriye yalnız yetkili kişi girer.

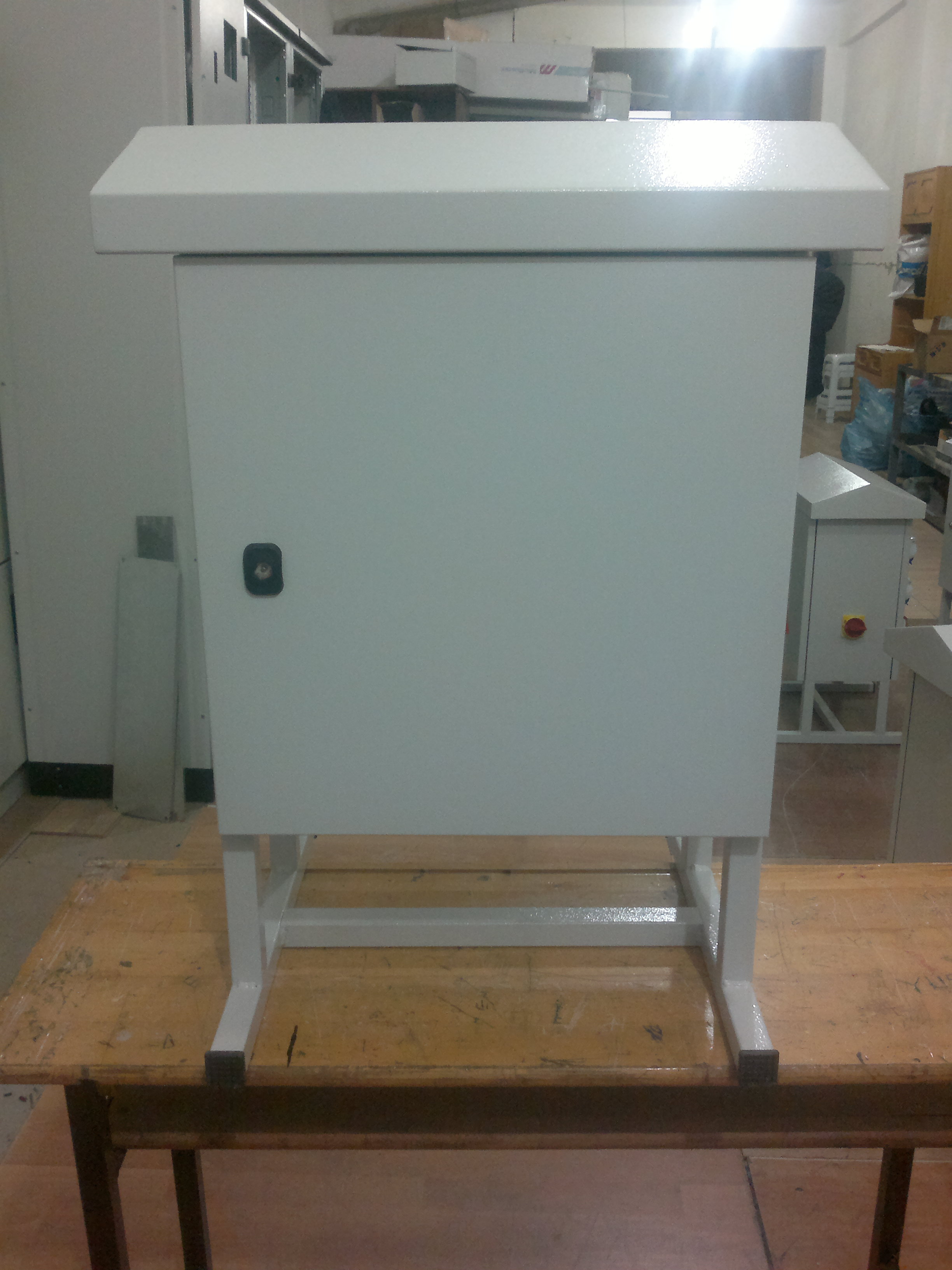

Sahaya dayanan gövde
Sac gövde elektrostatik toz boyalıdır; üstü yağmuru akıtacak biçimde kurulur. Ayaklı iskelet panoyu çamurdan ve su birikintisinden yukarıda tutar.
Topraklama ve süreklilik
Gövde, kapak ve montaj plakası koruma iletkenine bağlanır. Panonun topraklaması sahadaki topraklama düzeniyle birlikte anlam kazanır.

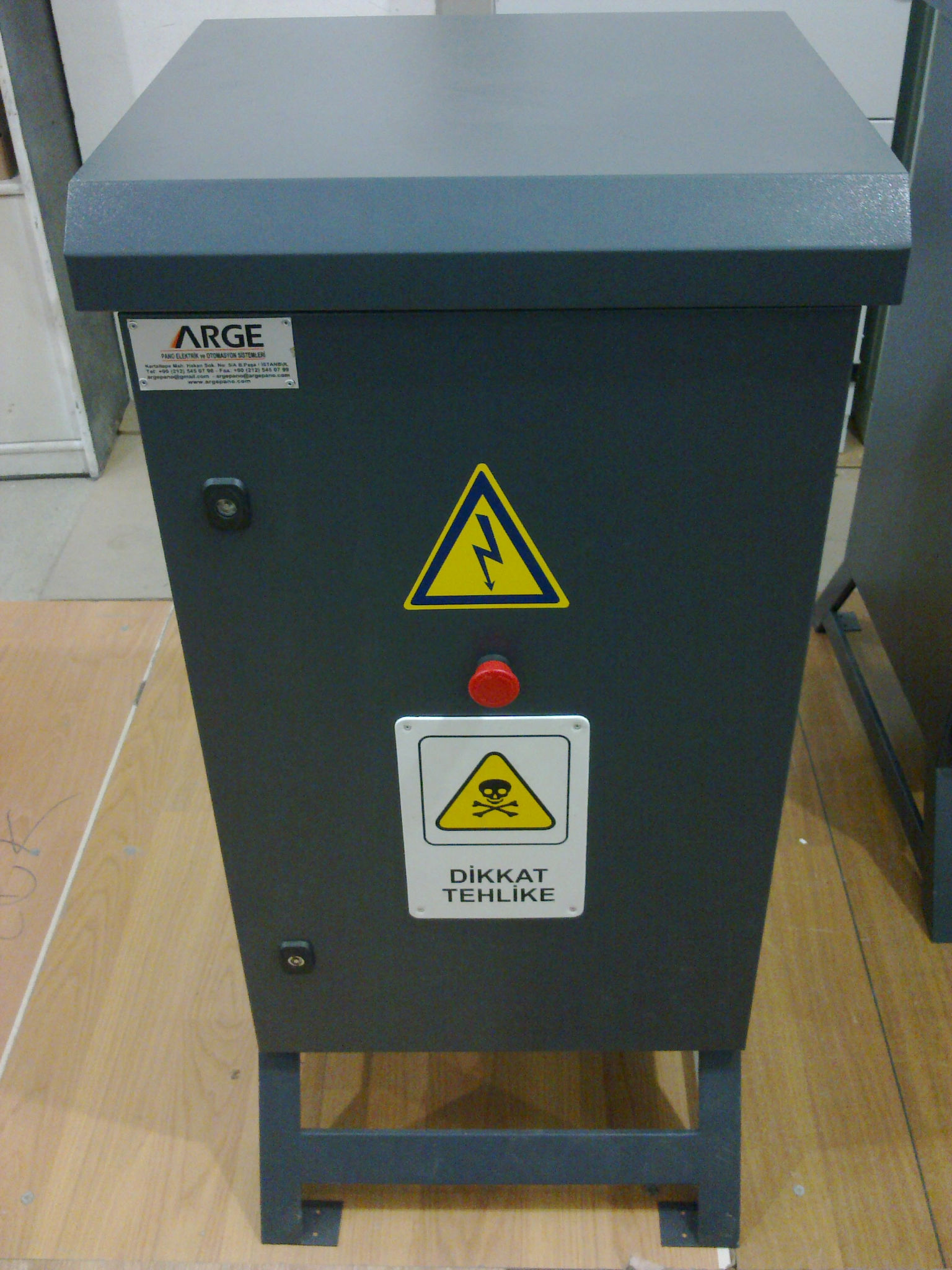

Uyarı etiketi ve işaretleme

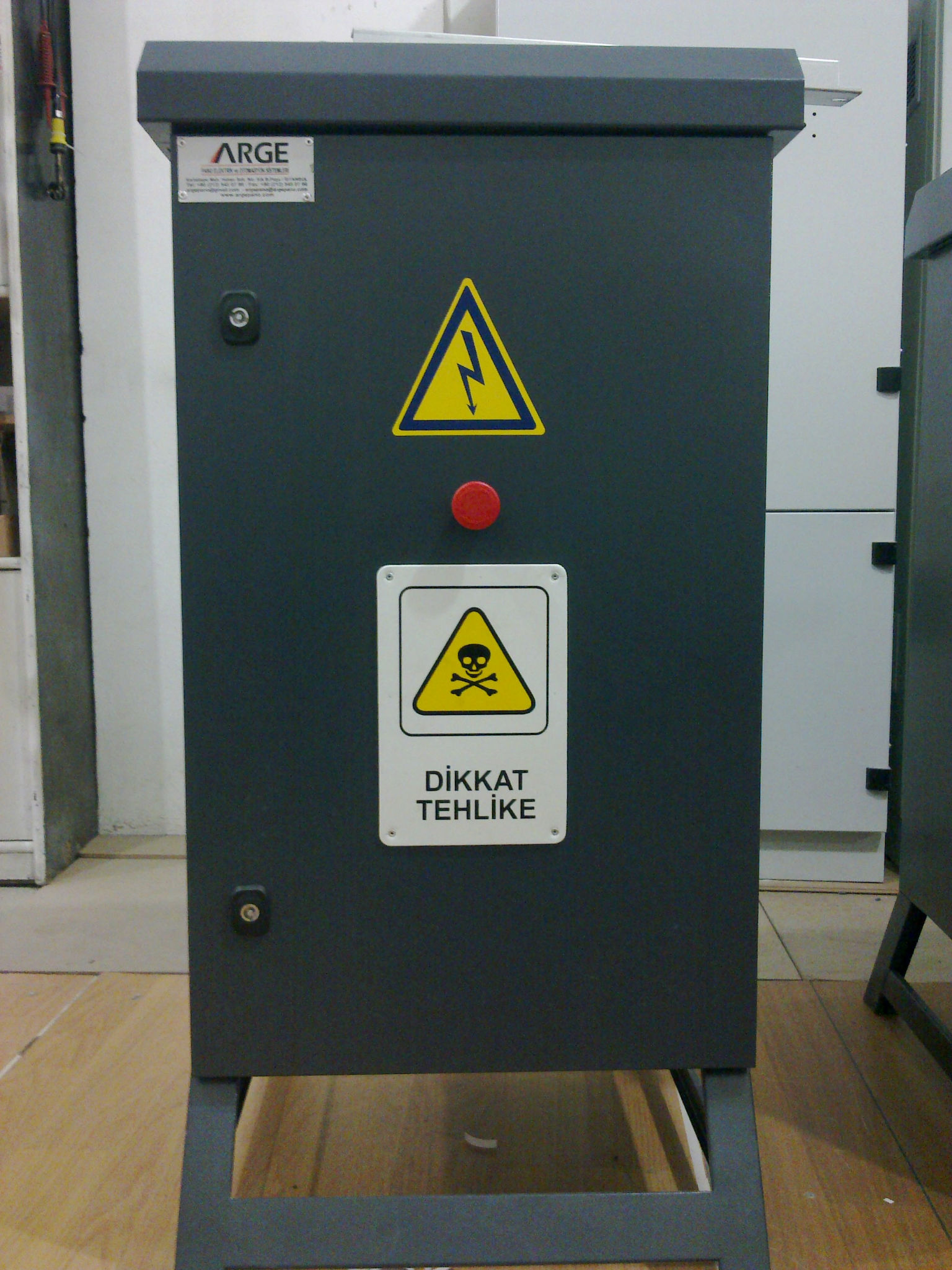

Önyüzde tehlike etiketi, çıkışların üstünde ise hangi prizin hangi hatta bağlı olduğunu söyleyen etiketler durur.
Sevkiyat öncesi kontrol
Pano atölyeden çıkmadan önce yalıtım, süreklilik ve kaçak akım korumasının açma kontrolünden geçer; sonuç test kaydına yazılır.
Panonun görünmeyen tarafı.
Şantiye panosunun kendi standardı vardır, çünkü çalıştığı yer diğer panolara benzemez: pano taşınır, devrilir, üstüne su gelir ve her gün başka biri fişini takar.
- Standart
- TS EN 61439-4 (şantiyelerde kullanılan tertibatlar)
- Gövde
- Elektrostatik toz boyalı sac; ayaklı ya da duvar tipi
- Koruma sınıfı
- Dış hacimde IP44'ten IP65'e
- Priz çıkışı
- Monofaze ve trifaze CEE priz
- Kaçak akım
- Priz çıkışlarında 30 mA koruma
- Giriş
- Ana ayırıcı; gerekiyorsa sigortalı giriş
- Erişim
- Şalt bölümü kilitli, prizler dışarıda
- Teslimde
- Onaylı imalat resmi ve test kaydı
Şantiye panosunu ayıran şey
TS EN 61439-4, şantiye tertibatlarını ayrı bir başlıkta ele alır: pano taşınırken zorlanır, açık havada durur, mekanik darbe alır ve eğitimli olmayan kişiler tarafından kullanılır. Gövde kalınlığından kapak kilidine kadar seçimler bu şartlardan çıkar.
Kaçak akım koruması
Islak zeminde bir kaçak akımın insan üzerinden geçmesi için çok küçük bir yalıtım hatası yeter. Priz çıkışlarında kullanılan hassas kaçak akım koruması, arızayı insanın fark edemeyeceği kadar kısa sürede ayırır.
Priz seçimi ve hat koruması
Her prizin arkasına kendi sigortası konur ve prizin akım değeri besleyeceği alete göre seçilir. Tek sigortanın arkasına toplanmış priz grubunda bir el aletinin arızası bütün katı karartır.

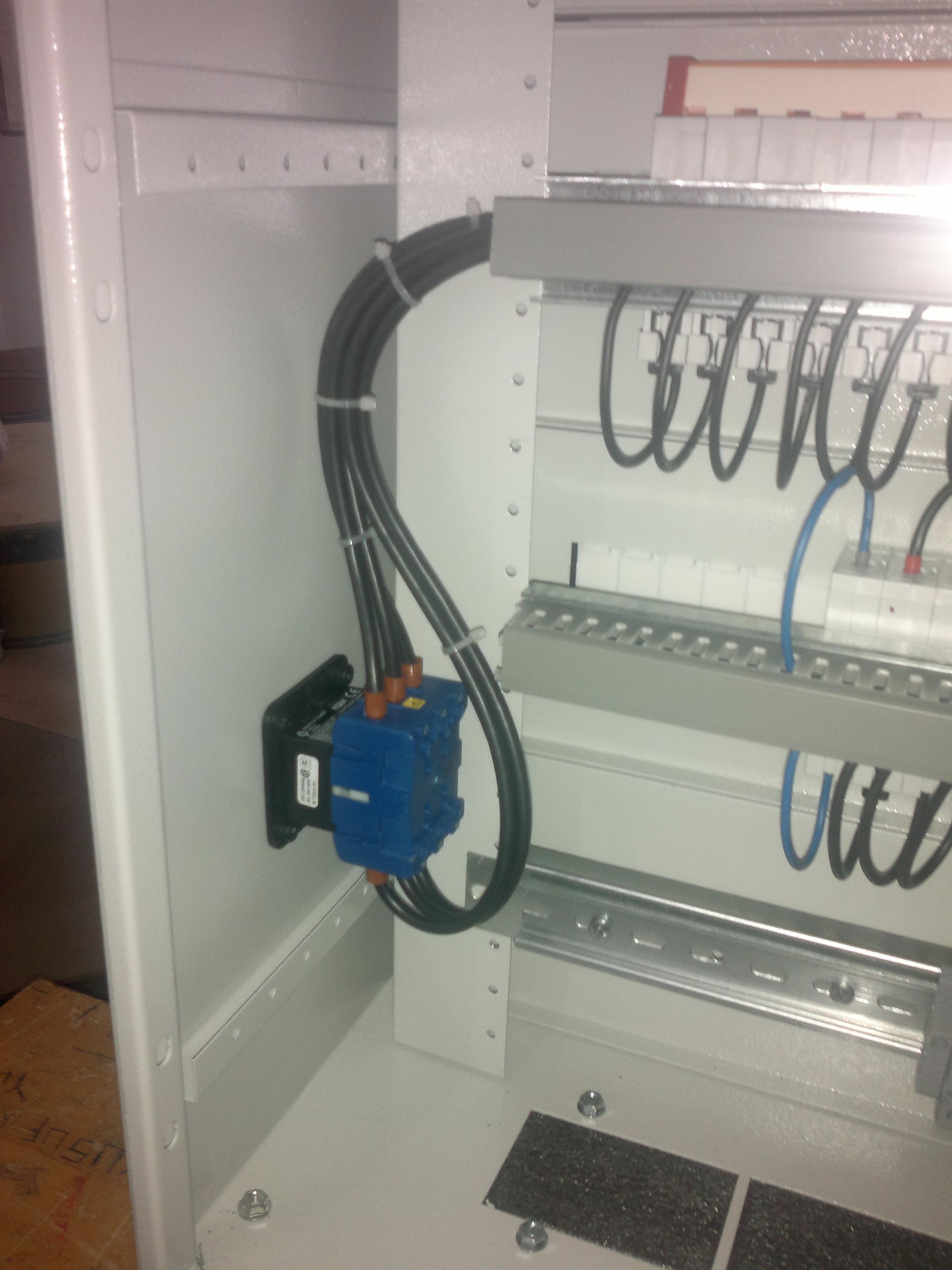

Kablo girişi ve taşıma
Kablolar panoya rakor ya da kablo bezinden girer; açık delik hem su hem toz alır. Ayaklı gövde ise panoyu yerden keser, taşınırken de gövdeden değil iskeletten tutulmasını sağlar.
Buradaki başlıklar sektörde genel geçer teknik bilgidir. Panonuzda kaç priz çıkışı olacağı, hangi koruma değerlerinin kullanılacağı ve gövdenin nasıl kurulacağı sahanın büyüklüğüne ve şartnamenize göre belirlenir; teklifte tek tek yazılır.
Elektriğin geçici olarak dağıtıldığı yerde.
- 01İnşaat sahası ana dağıtımıSahaya gelen enerjinin ilk toplandığı pano; blok ve kat panoları buradan beslenir.
- 02Kat ve blok tali panolarıAna panodan beslenen, çalışılan kata taşınan panolar; el aletleri ve aydınlatma bunlara bağlanır.
- 03Vinç, karıştırıcı ve kesim hatlarıTrifaze çıkış isteyen makineler kendi priz ve korumasıyla ayrılır.
- 04Fuar, etkinlik ve geçici tesisGeçici kurulan her yerleşimde aynı ihtiyaç vardır: dayanıklı gövde, korumalı priz ve kilitli şalt bölümü.

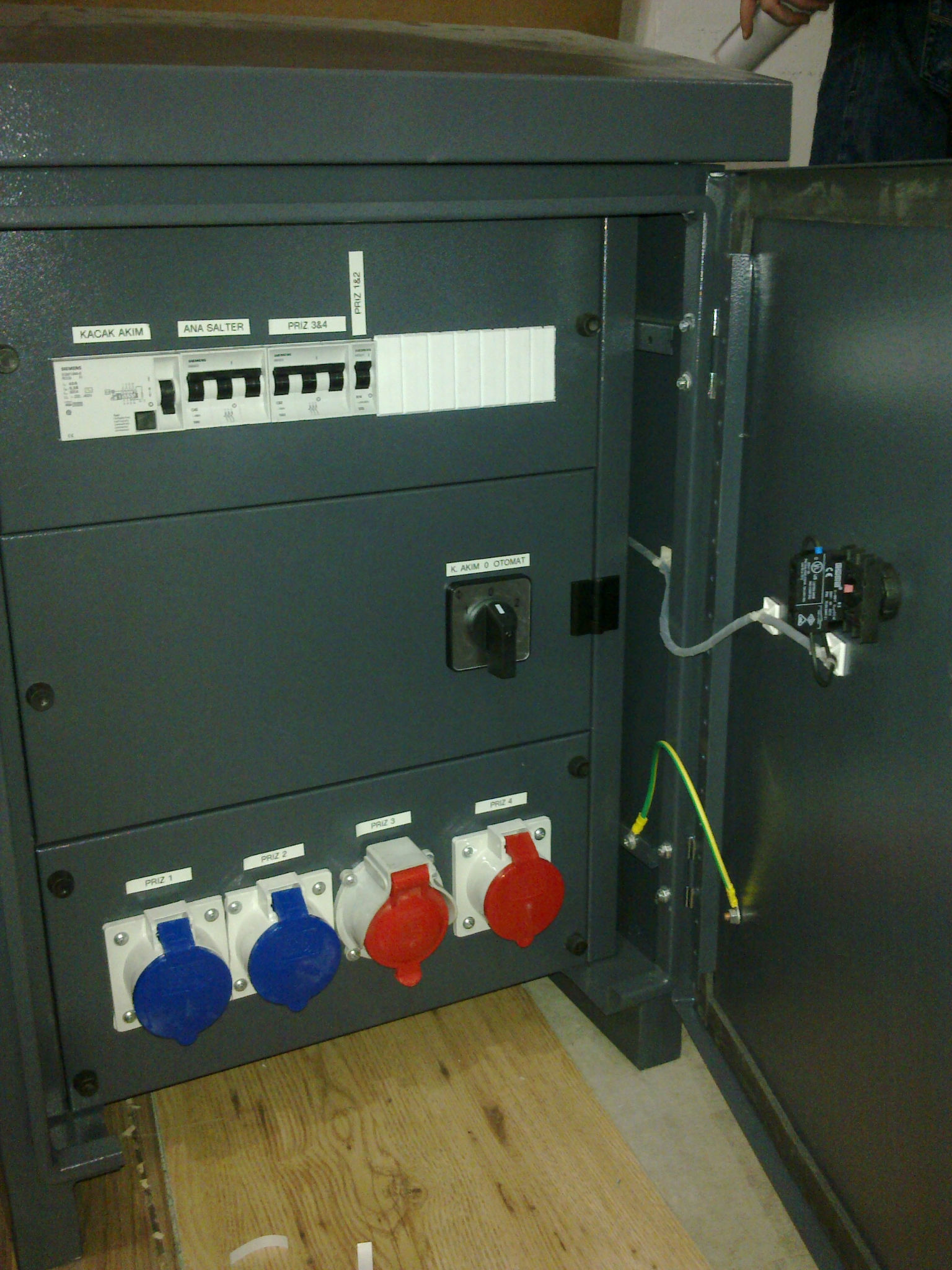

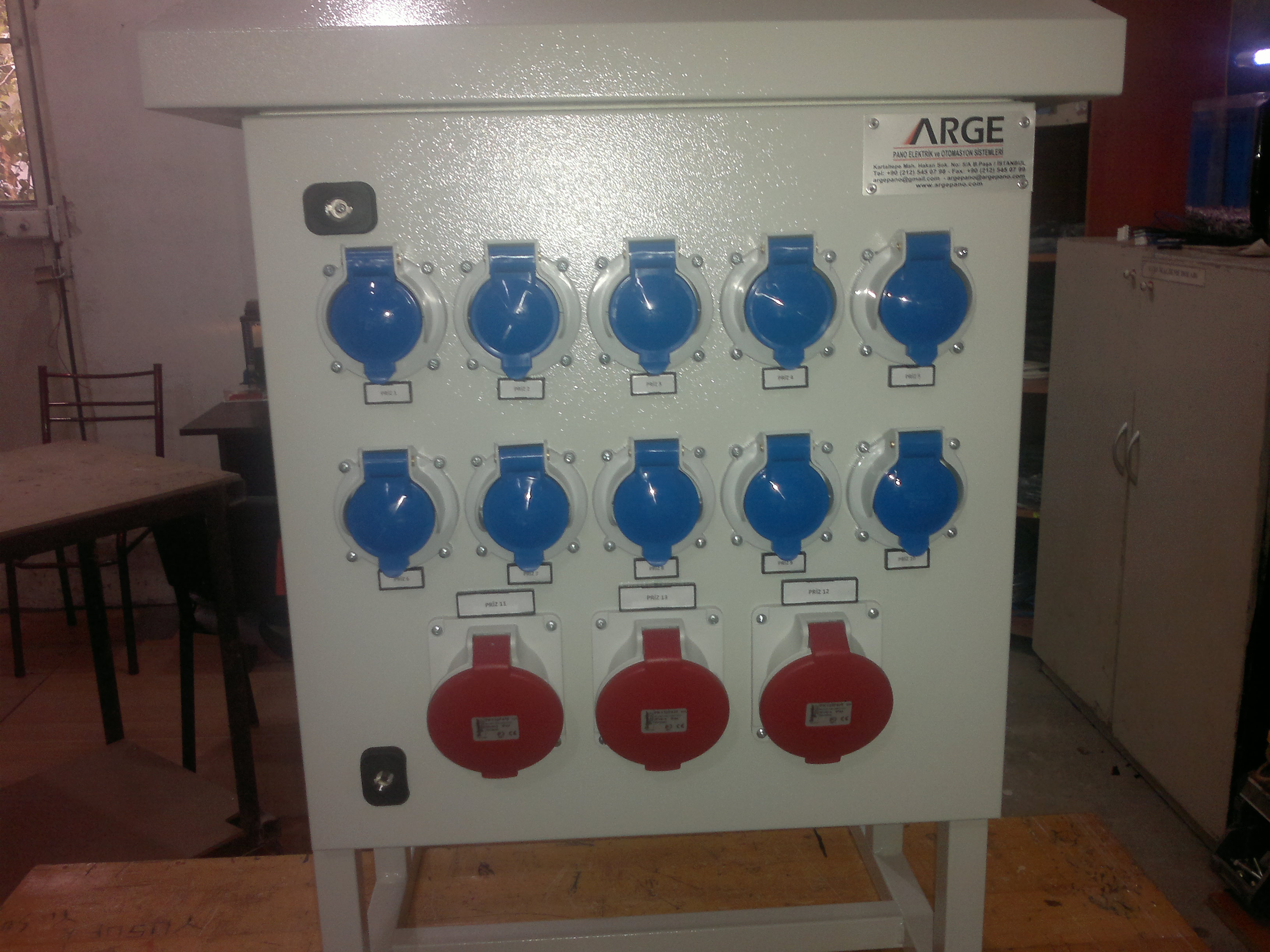

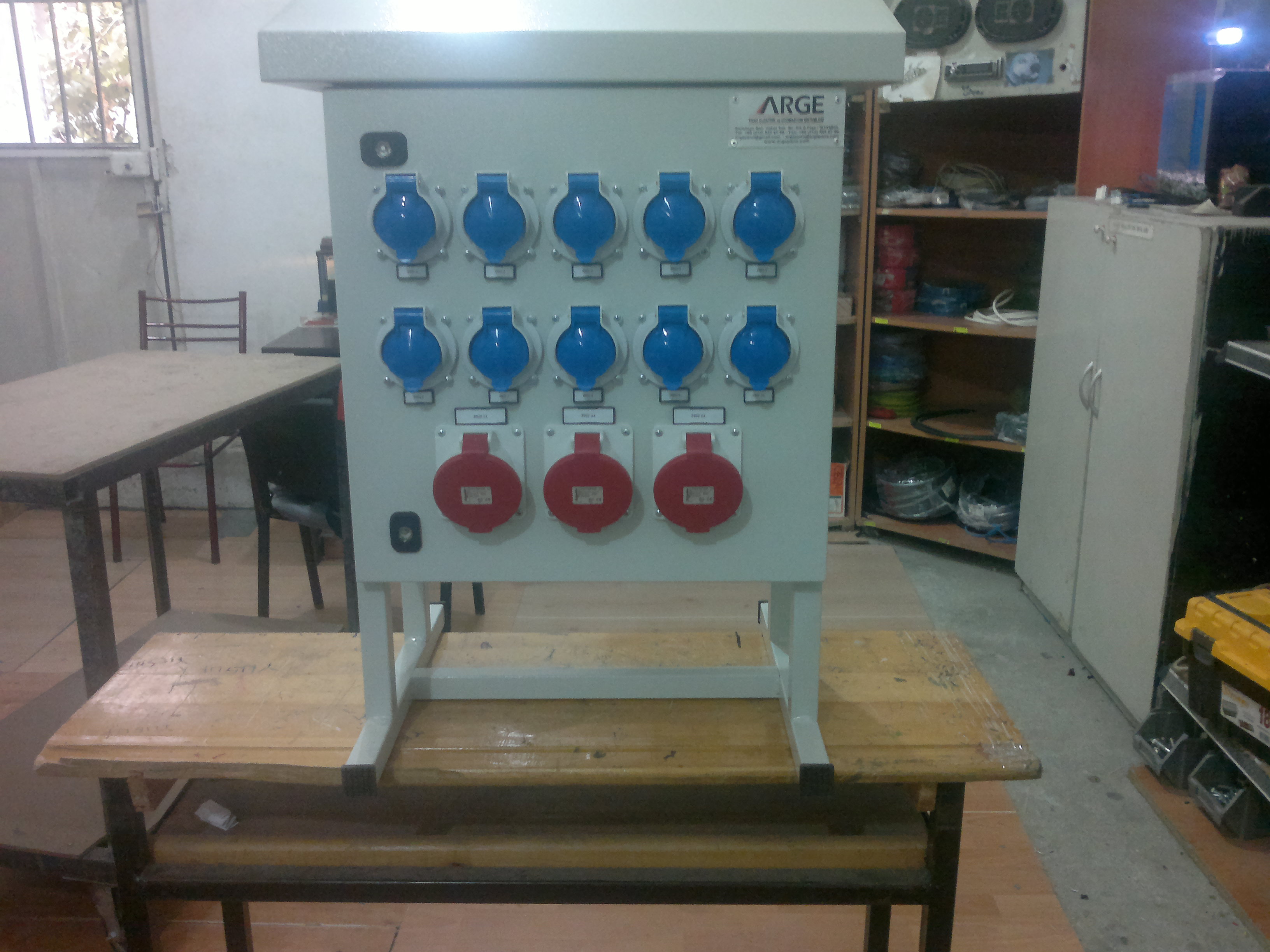

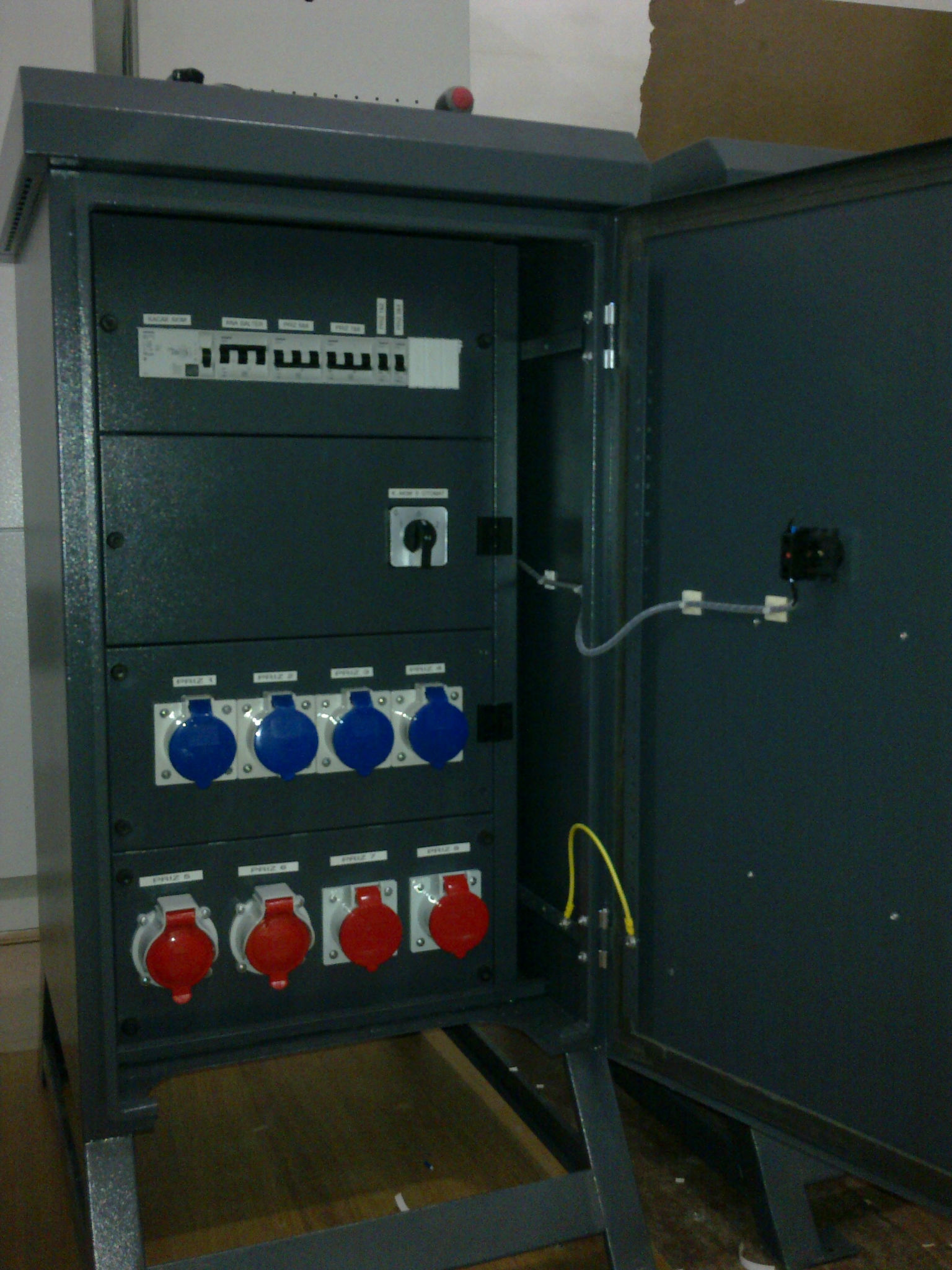

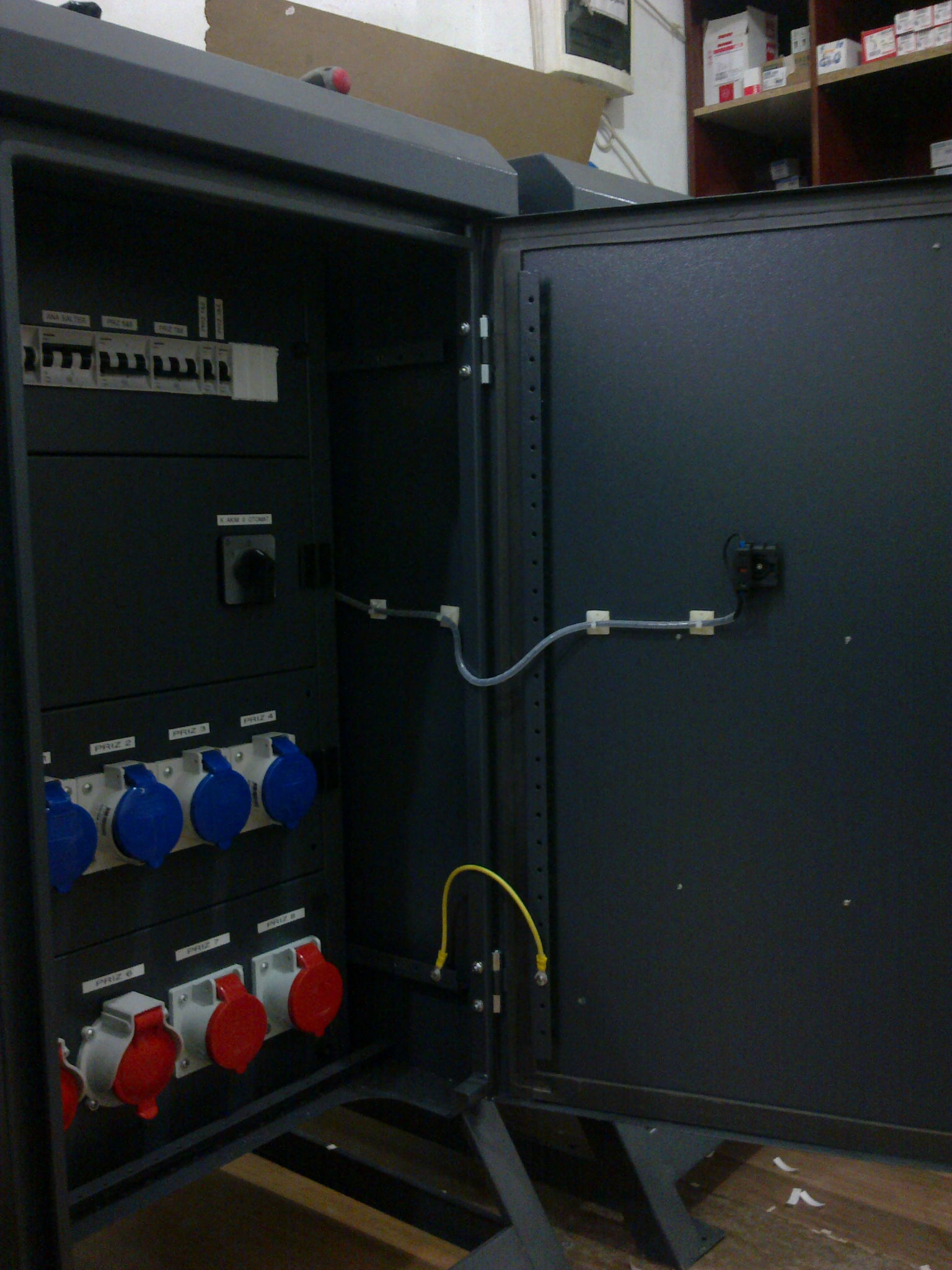

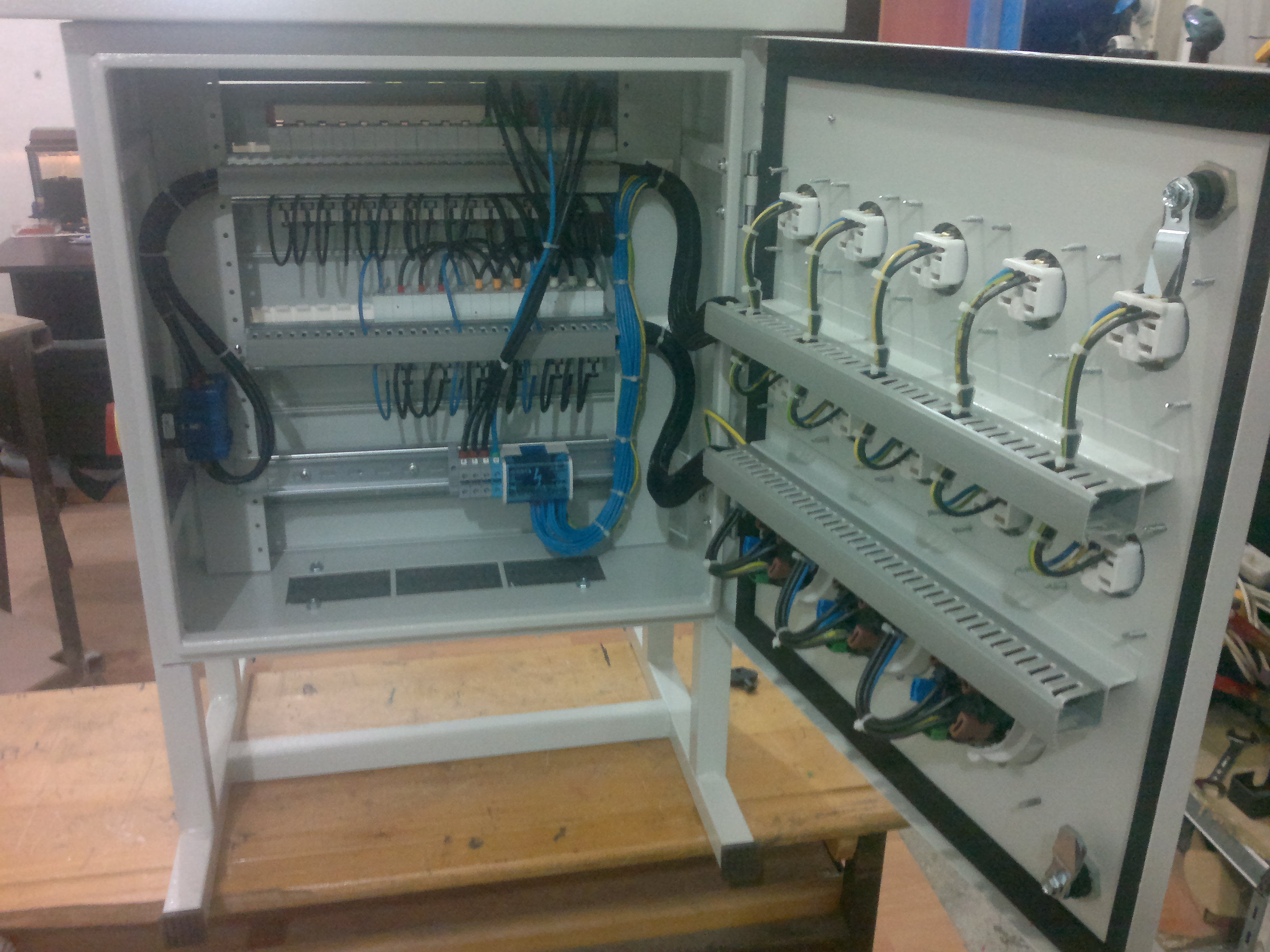

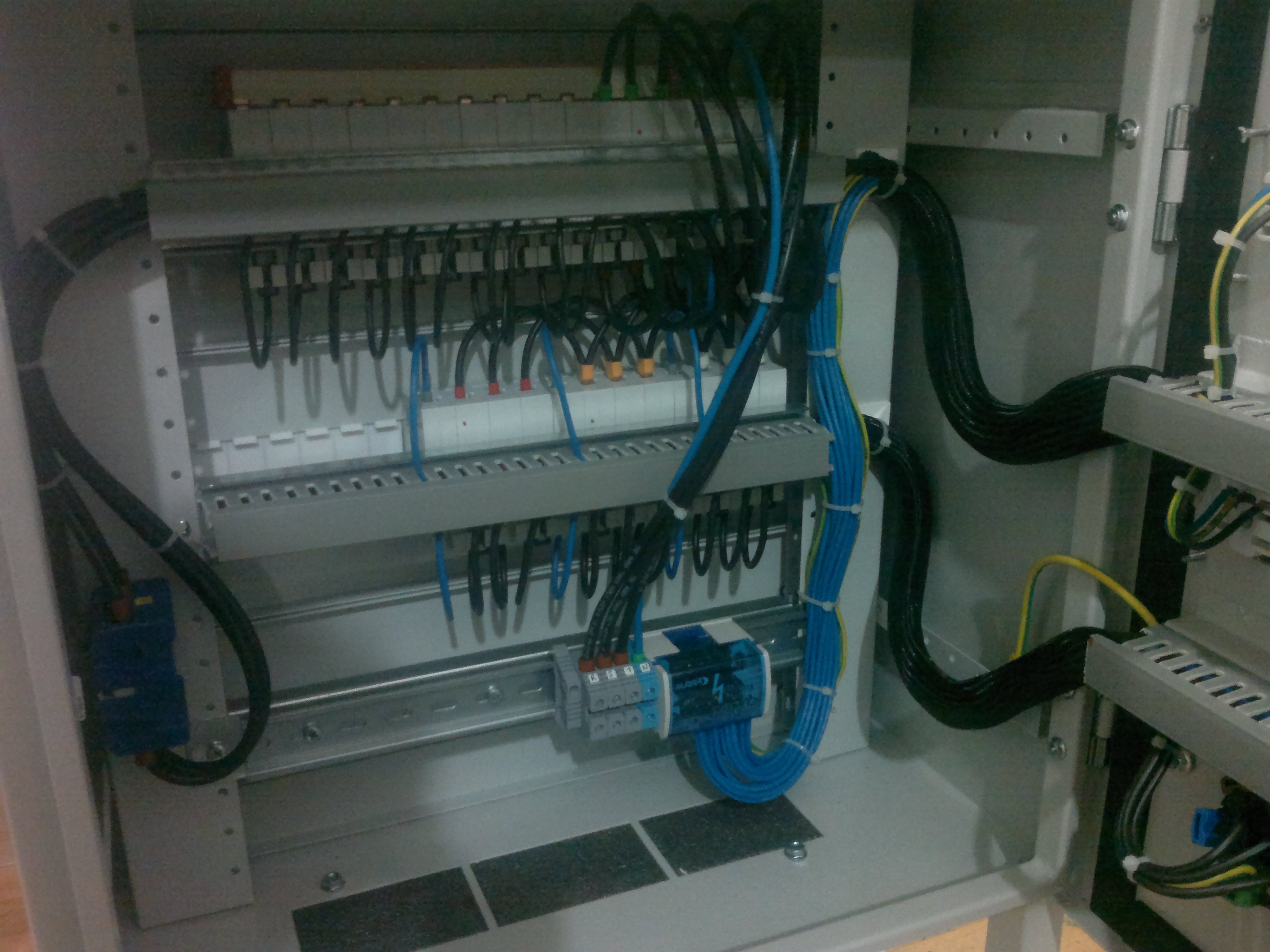

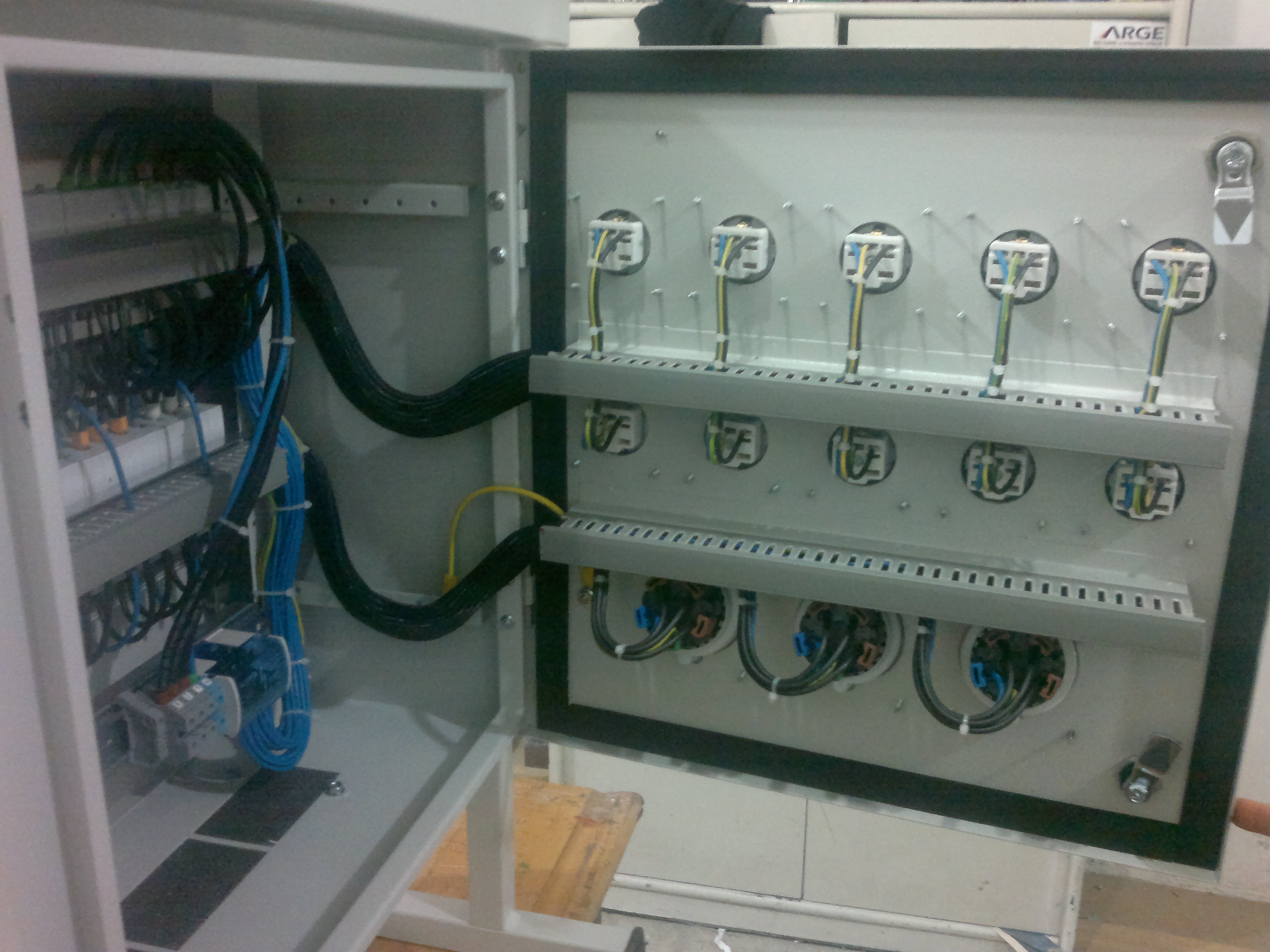

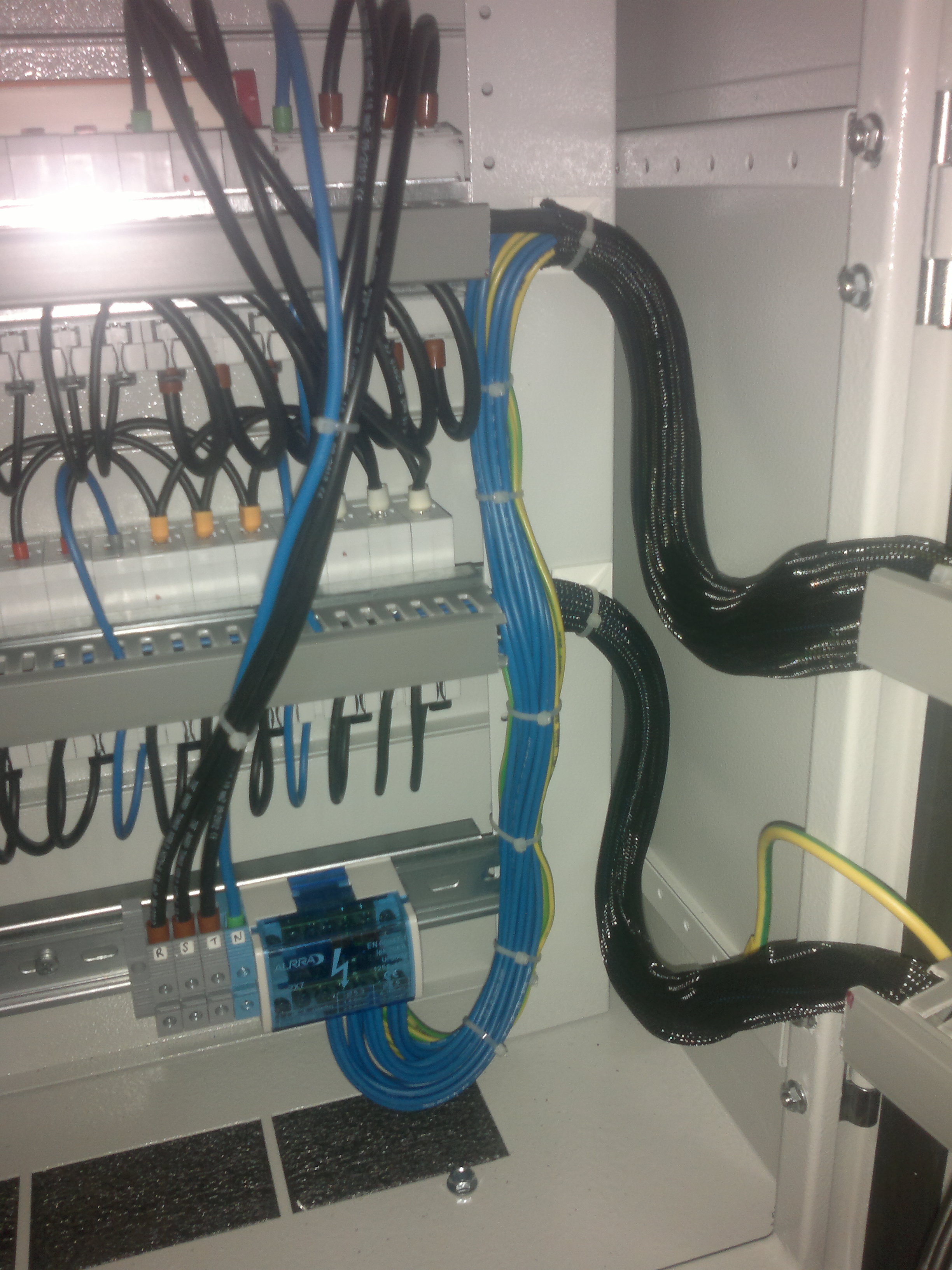

Atölyeden şantiye panosu kareleri.
Kareler Bayrampaşa'daki atölyede çekildi. Her pano sahanın ihtiyacına göre kurulduğu için priz sayısı, gövde ölçüsü ve koruma düzeni işten işe değişir.
Sahayı anlatın, panoyu ona göre kuralım.
Kaç priz çıkışı, hangi makineler ve ne kadar güç gerektiğini bilmemiz teklifi kurmaya yeter. Şantiyenizin dağıtım düzeni yoksa ana ve tali panoları birlikte çıkarır, malzeme listesiyle birlikte önünüze koyarız.
Şantiye panosu imalatı: monofaze ve trifaze priz çıkışları, kaçak akım koruması, kilitli şalt bölümü ve sahaya dayanan ayaklı gövde.
