Abone sayaçlarını tek yerde toplayan sayaç panoları.
Binanın enerjisi girişte ölçülür ve abonelere ayrılır. Her sayacın kendi bölmesi, kendi koruması ve kendi etiketi olur; dağıtım şirketinin mühürlediği bölüm ayrı kalır.
Sekiz başlıkta sayaç panosu.
Sayaç panosu iki tarafı olan bir panodur: bir yanı dağıtım şirketinin mühürlediği ölçü bölümü, öbür yanı abonenin kendi hattı. Aşağıdaki başlıklar bu ayrımı kurar.
Sayaç bölmeleri
Her abonenin sayacı kendi bölmesine oturur. Bölme ölçüsü ve yuva düzeni, bağlı olunan dağıtım şirketinin şartnamesine göre belirlenir.
Ana giriş ve ayırıcı
Binaya gelen enerji panonun giriş bölümünde toplanır. Girişte yük ayırıcı ya da şalter durur; bina hattı buradan tek noktadan kesilir.
Bara, nötr ve toprak dağıtımı
Girişten alınan enerji baralar üzerinden sayaçlara dağıtılır. Nötr ve toprak baraları ayrı çekilir, her abonenin ucu kendi klemensine bağlanır.
Sayaç altı koruma
Sayacın çıkışındaki hat kendi korumasıyla başlar. Koruma ölçüsü abonenin sözleşme gücüne ve daire içi hattın kesitine göre seçilir.
Mühürlenen bölüm ve abone ayrımı
Ölçü bölümü ile abonenin erişebildiği bölüm birbirinden ayrılır. Mühürlenen kapak açılmadan abone kendi sigortasına ulaşabilir.
Gövde, kapak ve okuma penceresi
Gövde sacı elektrostatik toz boyalıdır. Sayaç kapağı açılmadan okuma yapılabilmesi için pencere ya da şeffaf kapak istenebilir; dış hacimde koruma sınıfı yükseltilir.
Topraklama ve süreklilik
Koruma iletkeni gövdeyi, kapakları ve montaj plakasını birlikte bağlar; sayaç bölmesinin kapağı da bu sürekliliğin dışında kalmaz.
Etiket ve sevkiyat kontrolü
Her bölme daire ya da abone numarasıyla etiketlenir. Pano çıkmadan önce süreklilik ve fonksiyon kontrolünden geçer, sonuç test kaydına yazılır.
Panonun görünmeyen tarafı.
Sayaç panosunda hata pahalıdır: pano yerine takıldıktan sonra değişen her şey aboneyi, yöneticiyi ve dağıtım şirketini aynı anda ilgilendirir. Bu yüzden iş şartnameyi okumakla başlar.
- Standart
- TS EN 61439 serisi ve dağıtım şirketi şartnamesi
- Gövde
- Elektrostatik toz boyalı sac, standart ton RAL 7035
- Yerleşim
- Abone sayısına göre bölmeli
- Ölçü
- Monofaze ve trifaze sayaç yuvaları
- Sayaç altı
- Abone hattına göre otomatik sigorta
- Mühür
- Ölçü bölümü abone bölümünden ayrı
- Koruma sınıfı
- İç hacimde IP31'den, dış hacimde IP54'e
- Teslimde
- Onaylı imalat resmi ve test kaydı
Şartname panoyu belirler
Sayaç panosunun ölçüsü, bölme düzeni ve kapak yapısı bağlı olunan dağıtım şirketinin şartnamesinden çıkar. Şirketten şirkete değiştiği için imalata başlamadan önce hangi şartnameye göre çalışılacağı netleştirilir.
Mühürleme ve erişim ayrımı
Ölçü bölümü mühürlenir ve yalnız yetkili kişi açar. Abonenin kendi sigortasına ulaşması için bu bölümün açılması gerekiyorsa pano yanlış kurulmuş demektir; iki bölüm baştan ayrılır.
Abone ayrımı ve etiketleme
Bir binada en sık yaşanan sorun, hangi sayacın hangi daireye ait olduğunun bilinmemesidir. Bölme etiketleri, klemens numaraları ve pano şeması birbiriyle eşleştiği sürece bu sorun çıkmaz.
Kesit ve gerilim düşümü
Panodan daireye giden hattın kesiti yalnız akıma göre değil, mesafeye göre de seçilir. Uzun kolonlarda gerilim düşümü hesabı yapılmazsa hat ısınır ve uçtaki abone düşük gerilimle çalışır.
Buradaki başlıklar sektörde genel geçer teknik bilgidir. Panonuzun ölçüsü ve düzeni bağlı olduğunuz dağıtım şirketinin şartnamesine, abone sayısına ve projenize göre belirlenir; teklifte tek tek yazılır.
Ölçünün ortak noktada toplandığı yerde.
- 01Apartman ve site giriş panosuDaire sayaçları bina girişinde ya da sayaç odasında toplanır; ortak alan hattı ayrı bir bölmede durur.
- 02İş merkezi ve plazaKat ve bağımsız bölüm sayaçları tek panoda toplanır, her kiracının hattı kendi korumasıyla ayrılır.
- 03Sanayi sitesi ve iş yeri bloklarıTrifaze abonelerin ağırlıkta olduğu yerleşimlerde bölmeler ve bara kesiti buna göre kurulur.
- 04Ortak alan ve yönetim beslemesiAsansör, hidrofor ve aydınlatma gibi ortak hatlar kendi sayacı ve koruması ile ayrılır.

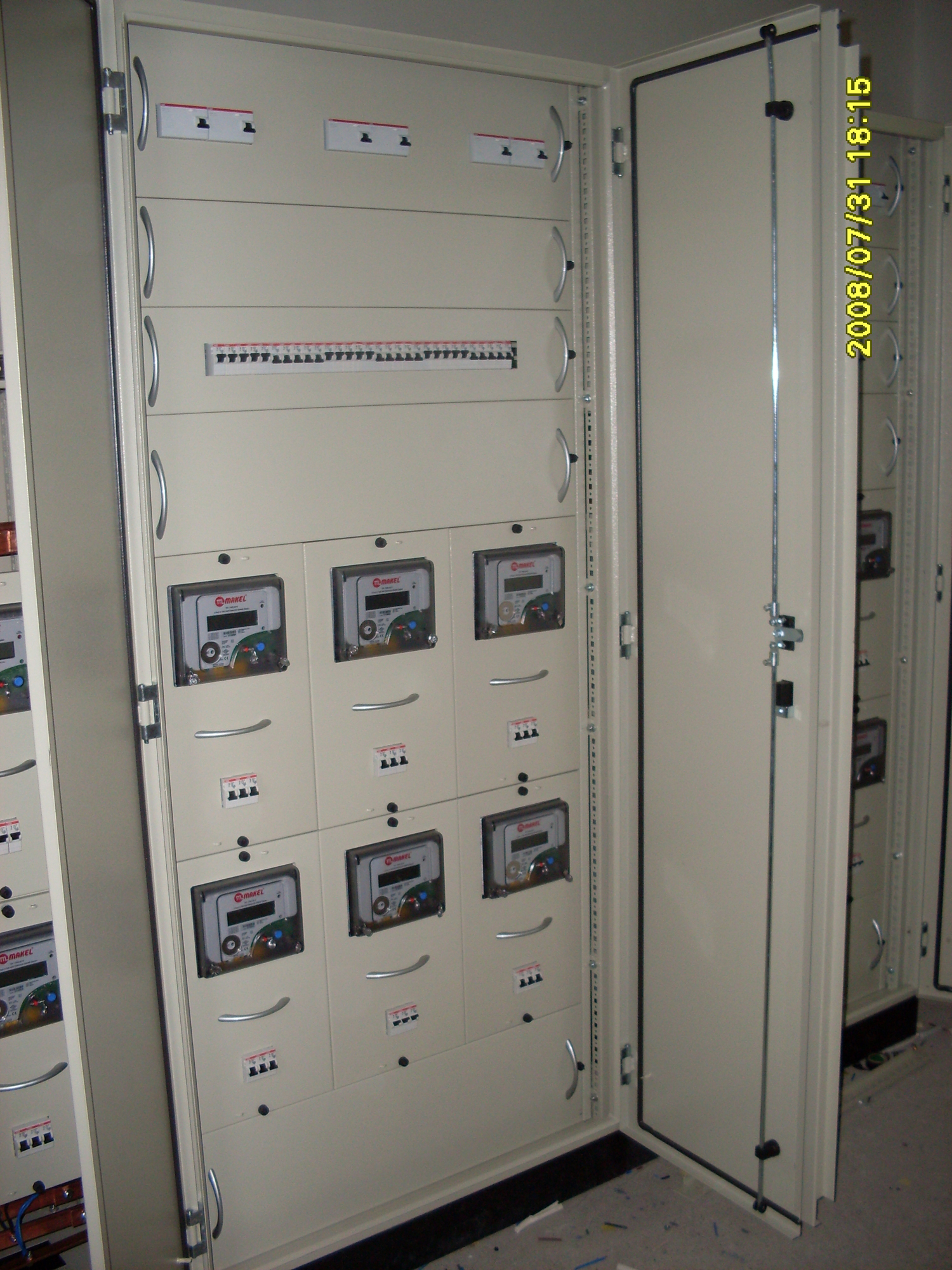

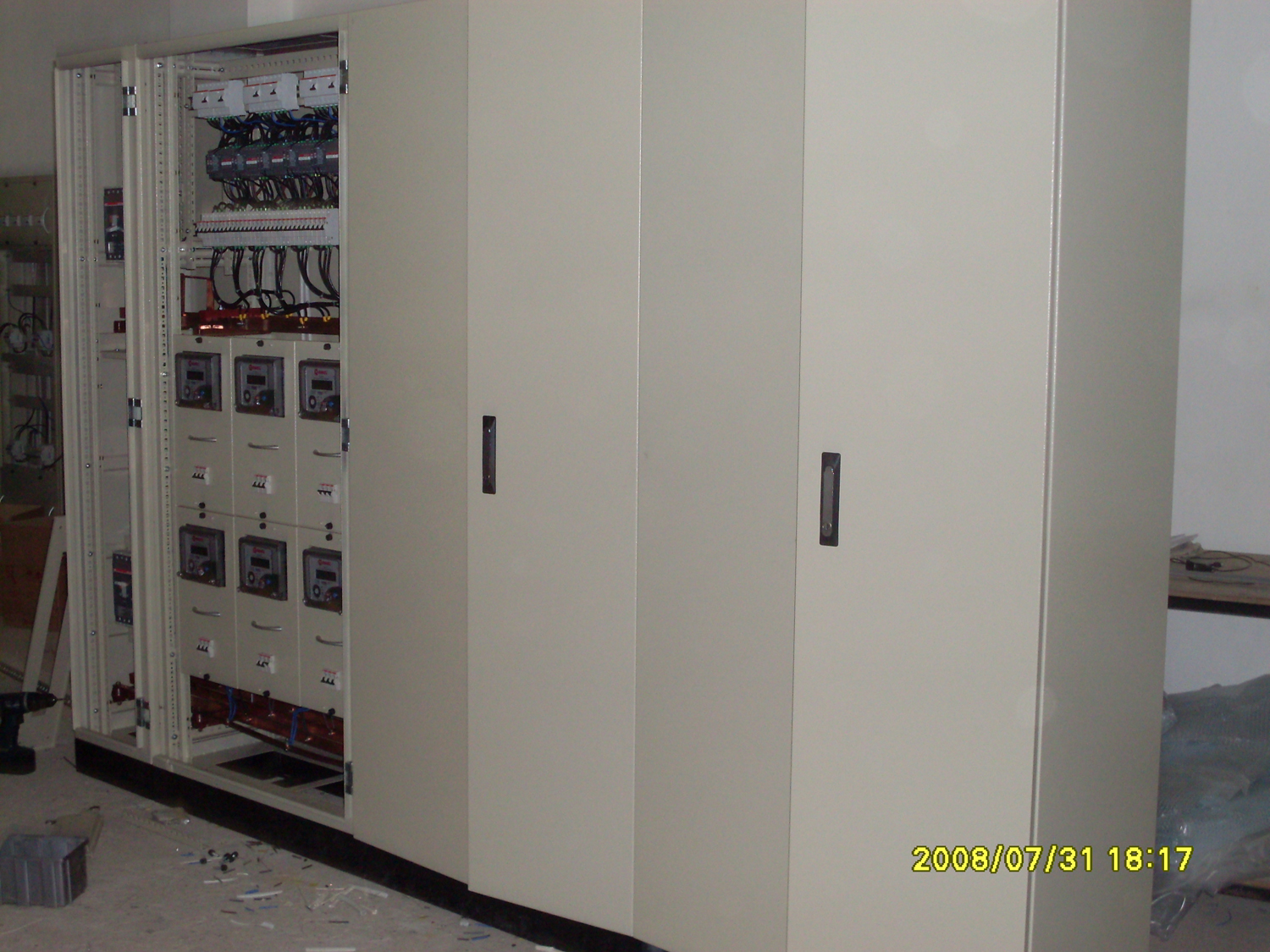

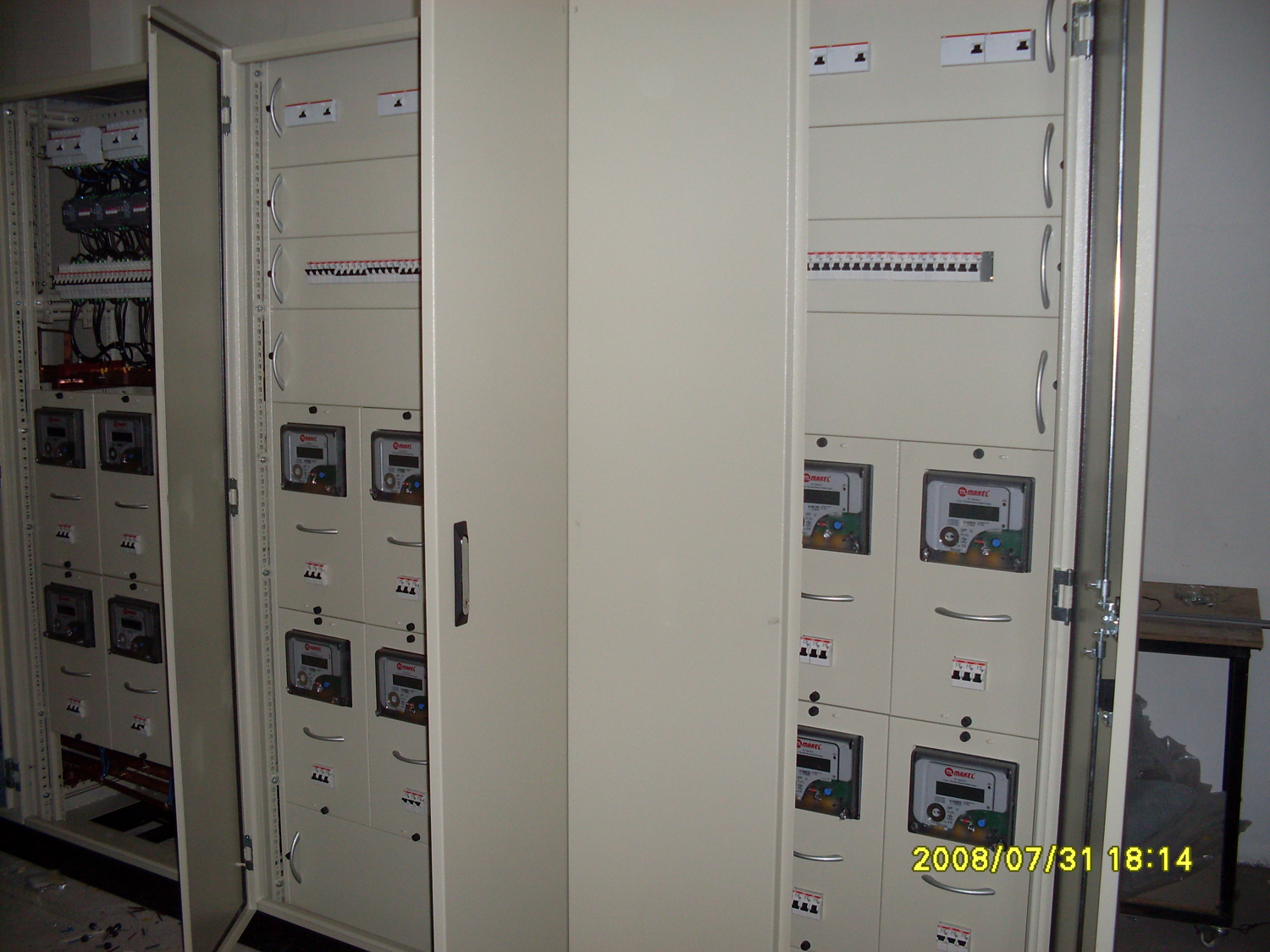

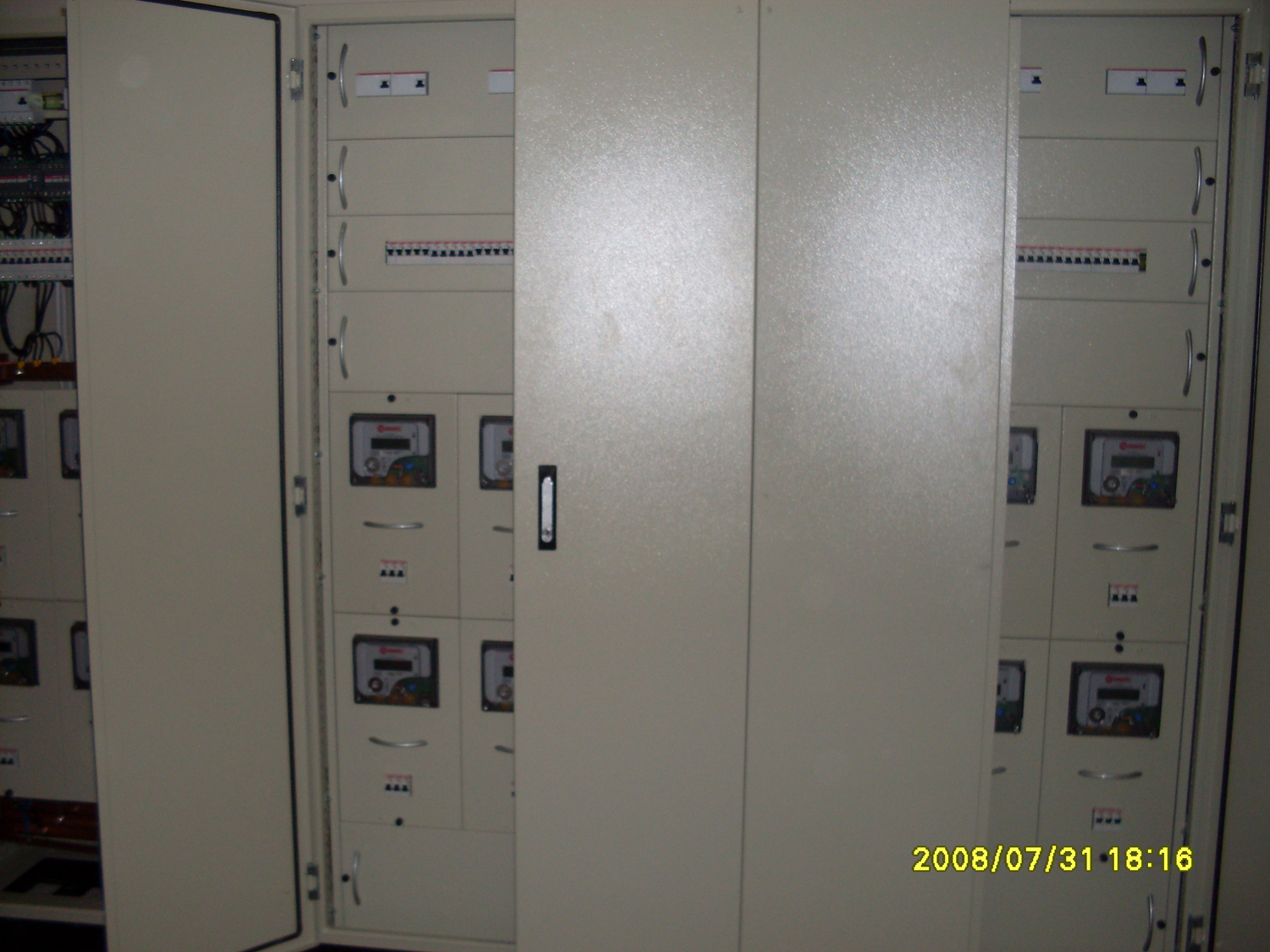

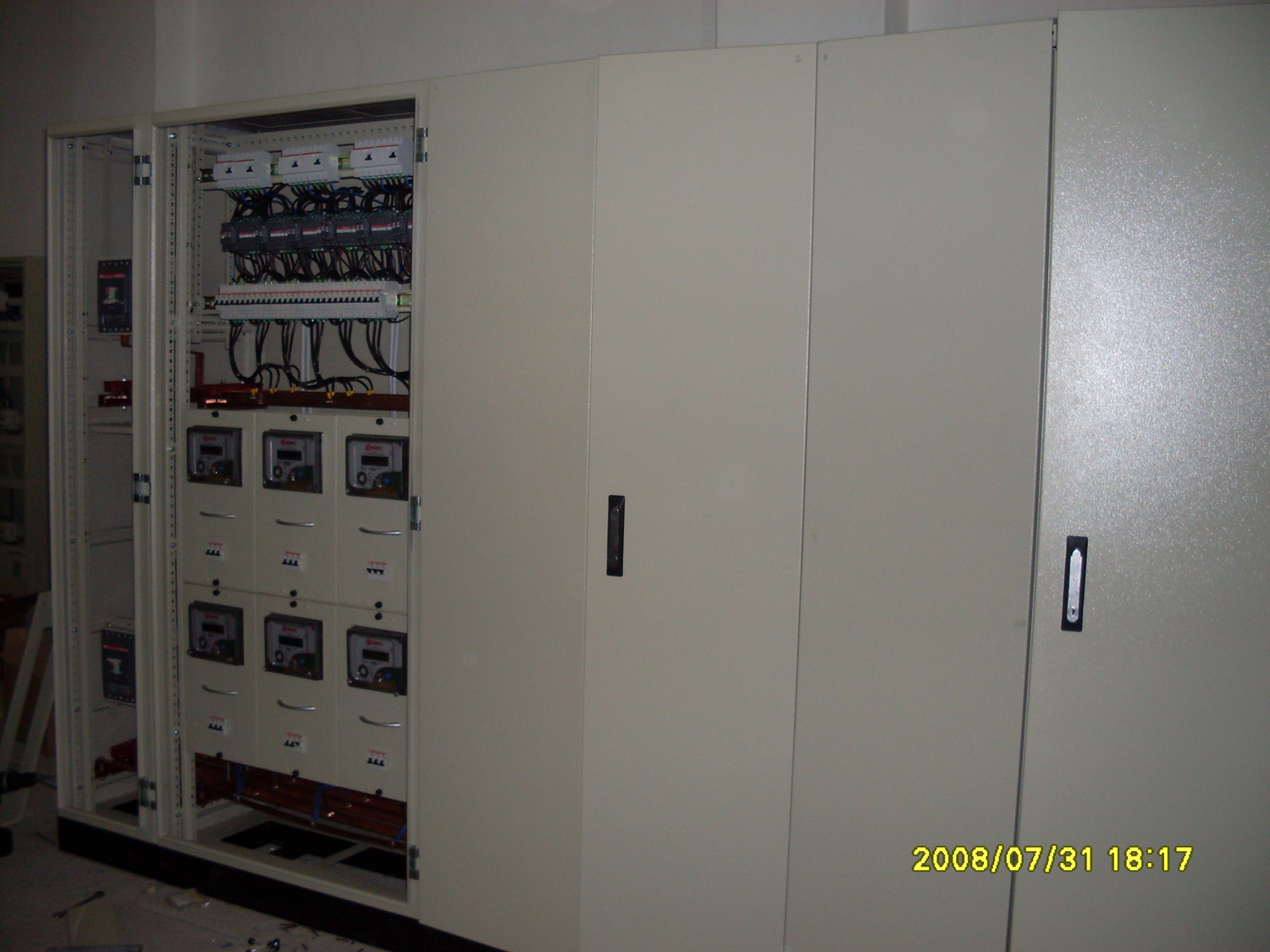

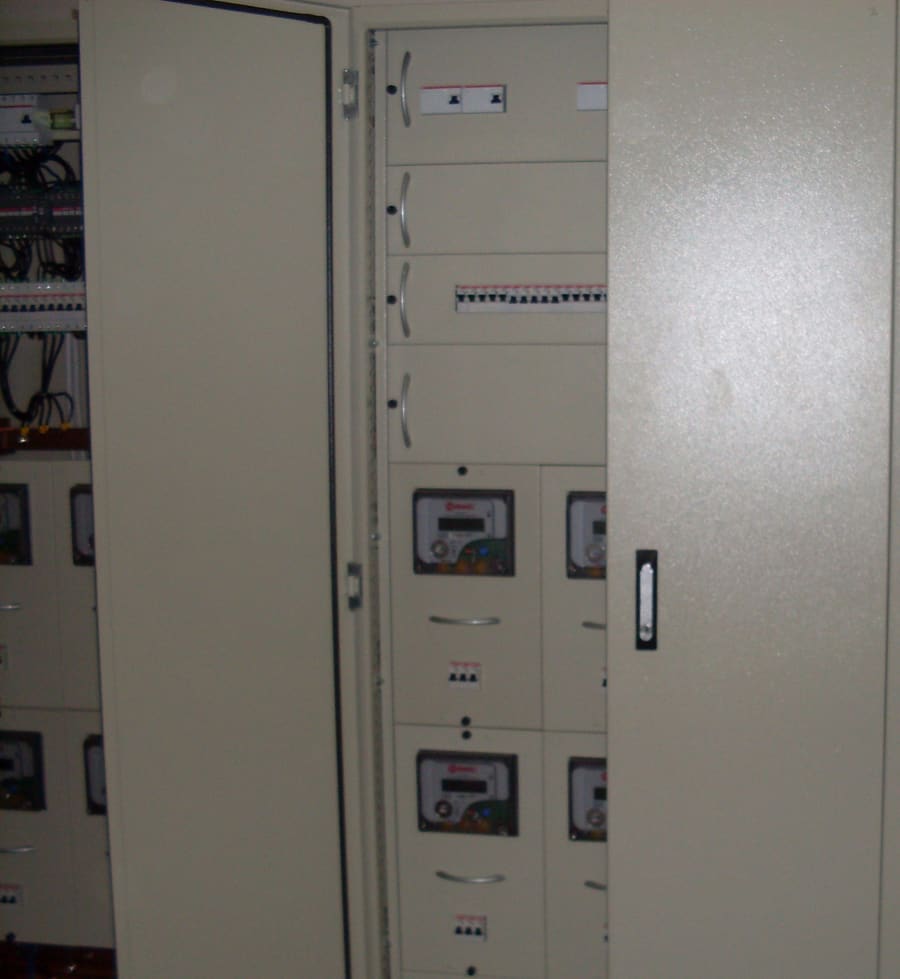

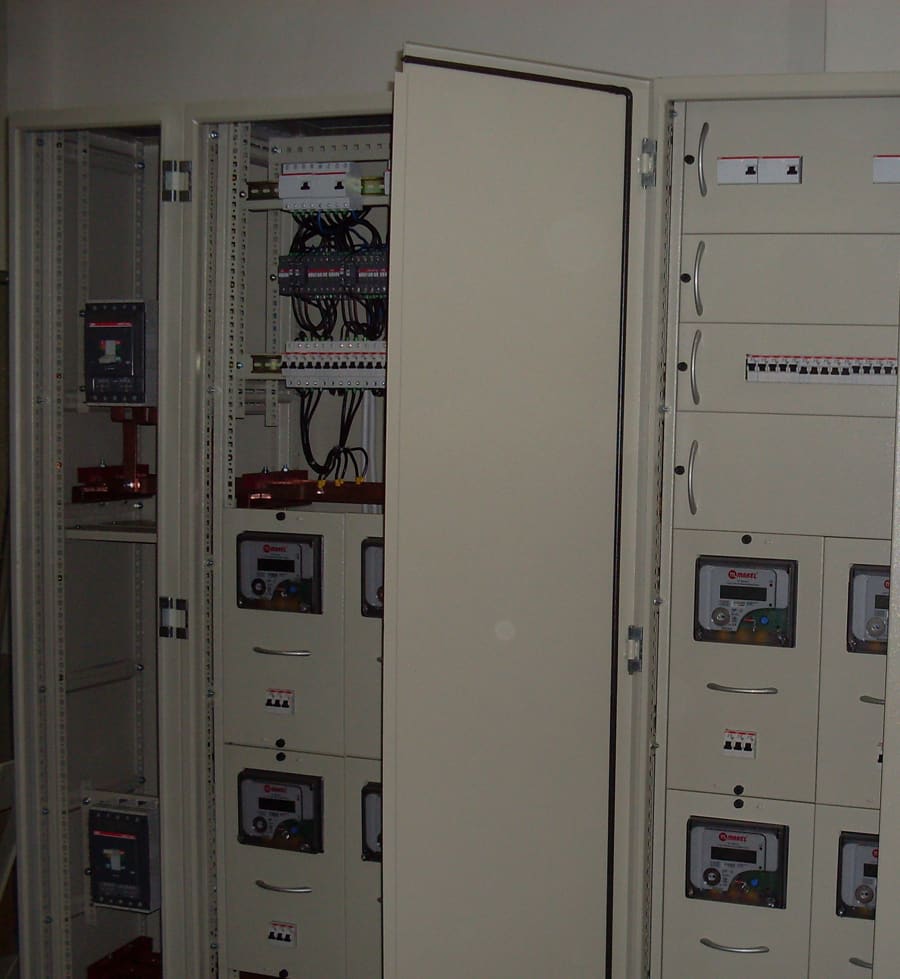

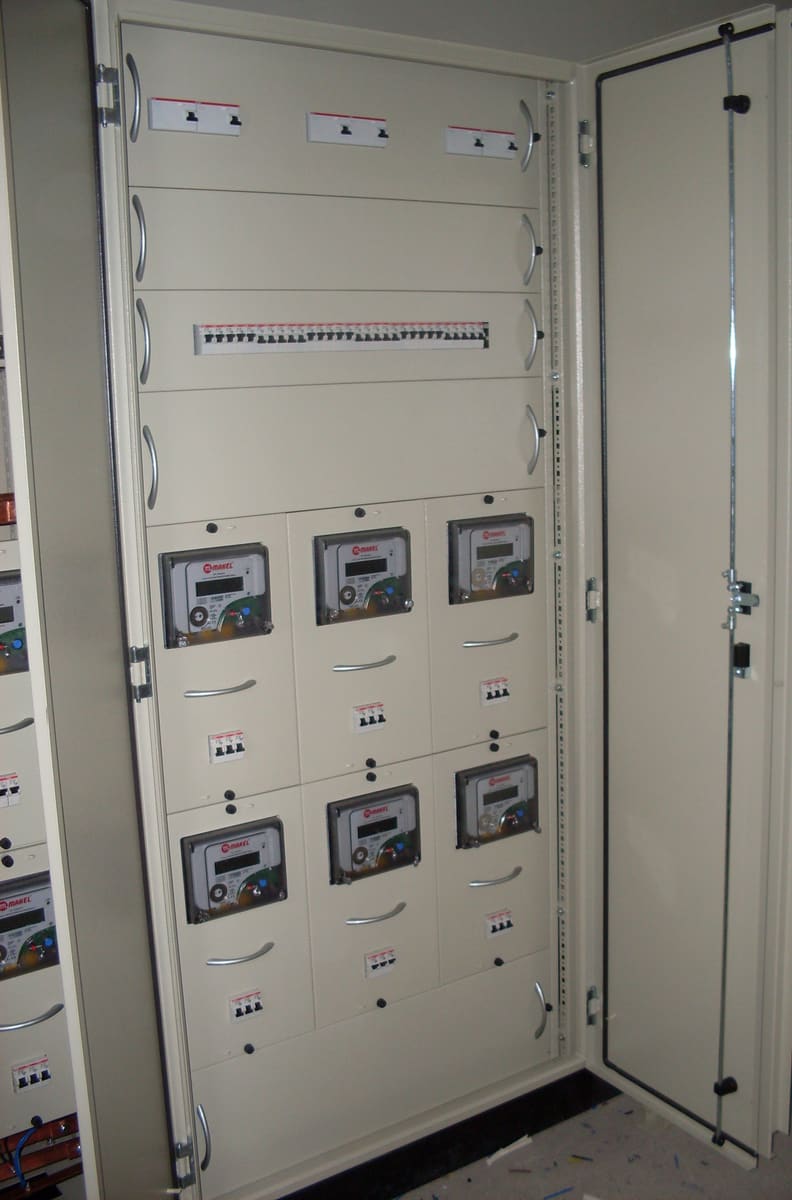

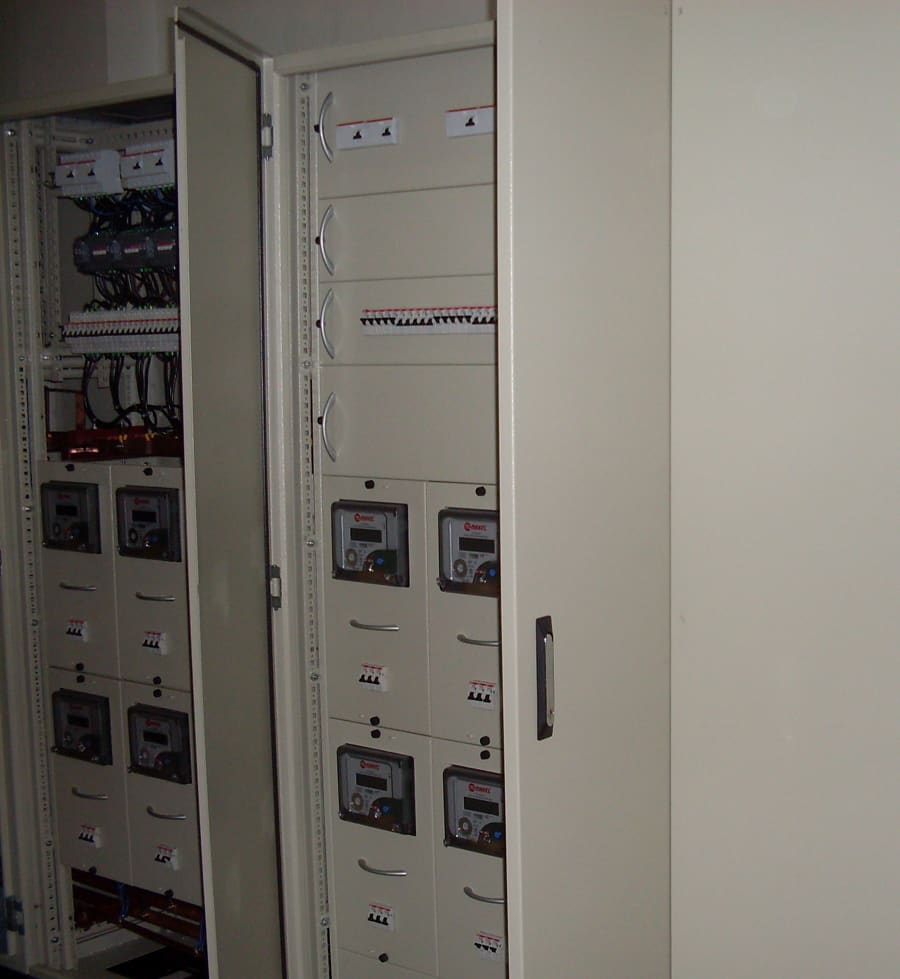

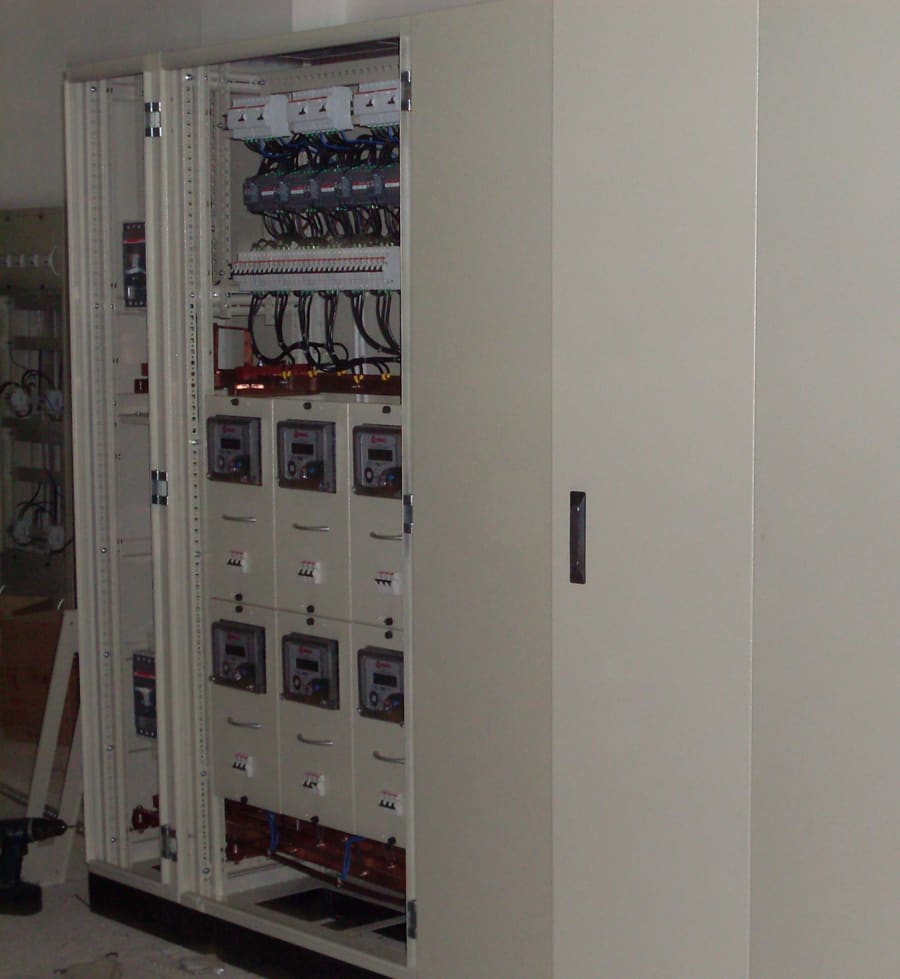

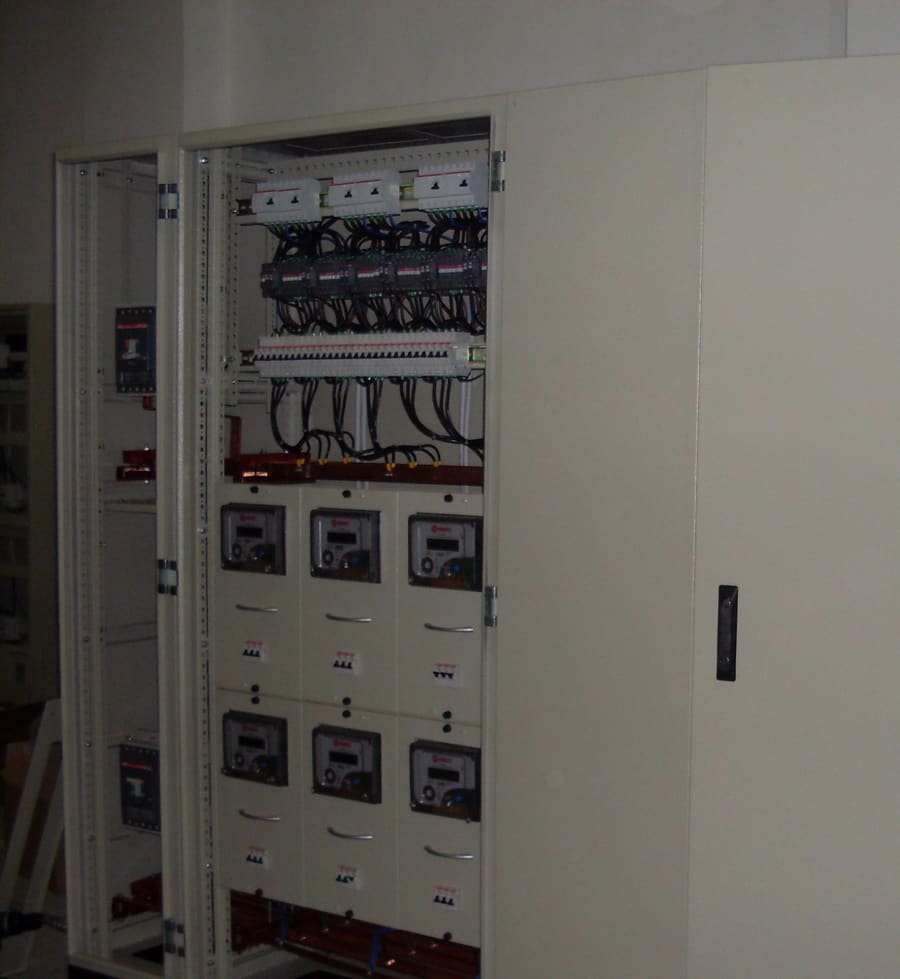

Atölyeden sayaç panosu kareleri.
Kareler Bayrampaşa'daki atölyede çekildi. Sayaç panosu bağlı olunan dağıtım şirketinin şartnamesine göre kurulduğu için bölme sayısı, ölçü ve kapak düzeni işten işe değişir.
Abone sayısını ve şartnameyi söyleyin, yeter.
Kaç abone olacağını, kaçının trifaze olduğunu ve bağlı olduğunuz dağıtım şirketini bilmemiz teklifi kurmaya yeter. Şartname ve proje varsa imalat resmi ona göre çıkar.
Sayaç panosu imalatı: abone sayacı bölmeleri, sayaç altı koruma, mühürlenen ölçü bölümü ve abone etiketlemesi.
